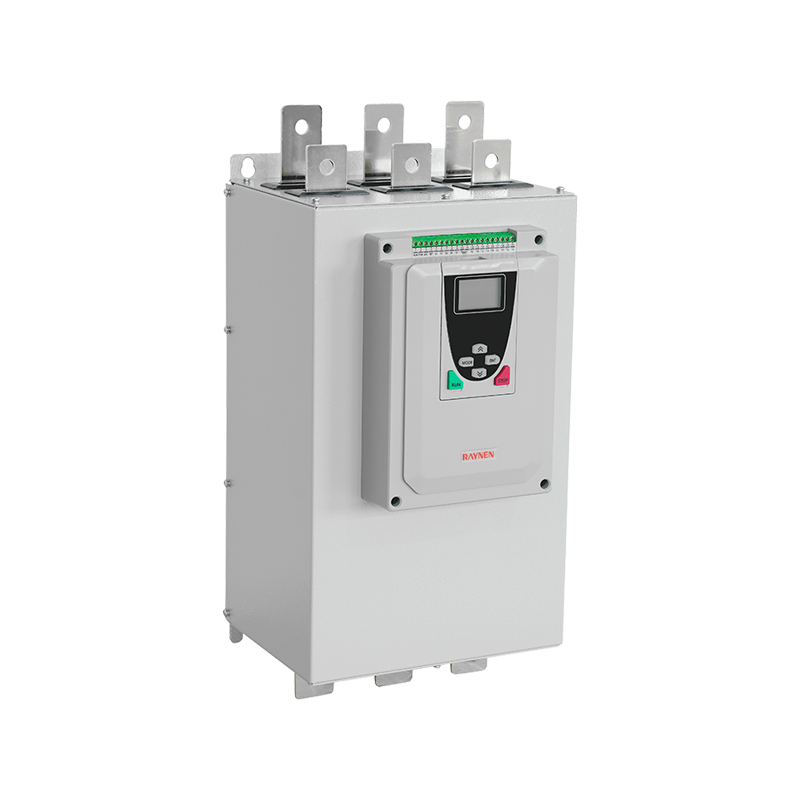

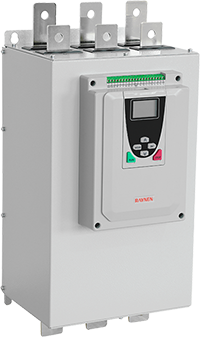

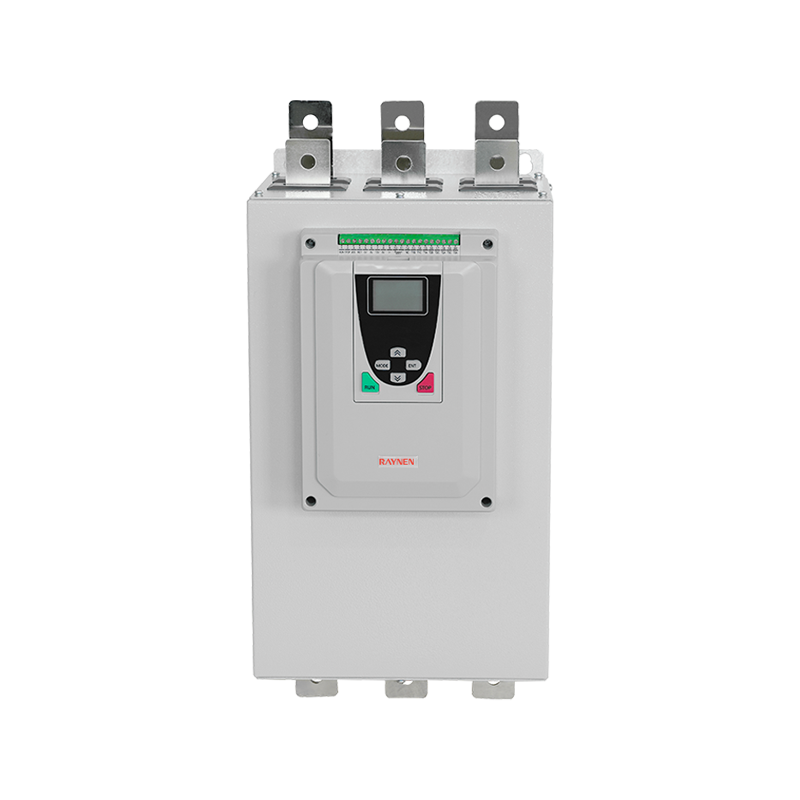

Ringkasan Produk
Spesifikasi
 | Parametrik | |
| Model | RSE-T3-75-E ~ RSE-T3-115-E | |
| Tipe Bypass | Tipe bypass eksternal | |
| Tegangan | 380V | |
| Daya motor adaptif (kW) | 75/90/115 | |
| Nilai arus keluaran (A) | 150/180/230 | |
| Dimensi (mm) | 378*192*227 | |
| Ukuran pemasangan (mm) | 308*150 | |
Fitur Produk
| Kualitas Luar Biasa |  | Kendali jarak jauh |  |
| • Semua indikator kinerja dirancang dengan cermat dan diuji secara ketat • Perlindungan di semua tingkat • Mudah dipasang dan diintegrasikan dalam sistem kontrol | • Fungsi komunikasi digunakan untuk fungsi kendali jarak jauh, pemantauan dan penyesuaian • Melalui antarmuka standar RS485, Anda dapat terhubung dengan PC dan PLC | ||
| Lewati kontaktor, Kurangi kehilangan |  | Papan tombol yang nyaman |  |
| • Di akhir Memulai, kontaktor bypass dimulai • Panas di dalam starter berkurang dan kerugiannya diminimalkan • Semua fungsi perlindungan tetap efektif (Panas berlebih, Beban berlebih, Beban kurang, dll.) | • Gunakan keypad pengoperasian yang sederhana & intuitif untuk menyesuaikan data motor • Papan tombol bahasa Inggris mempermudah pengoperasian | ||
| Desain kerugian rendah |  | Lebih nyaman |  |
| RDS dapat terus meningkatkan kondisi pengoperasian motor melalui cara berikut: • Teknologi kontrol soft start adaptif diterapkan untuk memastikan kurva kecepatan motor sesuai mulus dan kontinyu serta naik secara monoton dalam keadaan apa pun, tanpa titik belok kecepatan • Mengurangi tekanan mekanis & hidrolik • Mengurangi beban sistem distribusi tenaga listrik (puncak tegangan, arus lebih) | • RS485、Komunikasi Modbus • Kabel atas, mudah disambungkan | ||
| Kekuatan yang berlaku |  | ||
| • Berlaku untuk berbagai macam pasokan listrik generator | |||
Koneksi Lurus Menyederhanakan Pengkabelan
Pengkabelan Dan Terminal
Tata Nama Model
Tabel Seleksi
| Model (380V) | Tenaga motorik adaptif ( kW ) | saya keluar (A) | Dimensi Tinggi*L*D (mm) | Ukuran pemasangan (mm) | |
| H1*W1 | Bukaan | ||||
| RSE-T3-7-E | 7.5 | 15 | 296*170*169 | 265*155 | M6 |
| RSE-T3-11-E | 11 | 23 | |||
| RSE-T3-15-E | 15 | 30 | |||
| RSE-T3-18-E | 18.5 | 37 | |||
| RSE-T3-22-E | 22 | 45 | |||
| RSE-T3-30-E | 30 | 60 | |||
| RSE-T3-37-E | 37 | 75 | |||
| RSE-T3-45-E | 45 | 90 | |||
| RSE-T3-55-E | 55 | 110 | |||
| RSE-T3-75-E | 75 | 150 | 378*192*227 | 308*150 | M8 |
| RSE-T3-90-E | 90 | 180 | |||
| RSE-T3-110-E | 115 | 230 | |||
| RSE-T3-132-E | 132 | 264 | 558*264*260 | 458*220 | M10 |
| RSE-T3-160-E | 160 | 320 | |||
| RSE-T3-185-E | 185 | 370 | |||
| RSE-T3-200-E | 200 | 400 | |||
| RSE-T3-250-E | 250 | 500 | 604*292*258 | 503*247 | M10 |
| RSE-T3-280-E | 280 | 560 | |||
| RSE-T3-320-E | 320 | 640 | |||
| RSE-T3-400-E | 400 | 800 | 675*410*228 | 536*340 | M10 |
| RSE-T3-450-E | 450 | 900 | |||
| RSE-T3-500-E | 500 | 1000 | |||
Performa & Konfigurasi
| Karakteristik kelistrikan | |
| Nilai tegangan operasi | Tiga fase 380V±15% |
| Frekuensi operasi terukur | 50Hz atau 60Hz (harap tentukan sebelum memesan) |
| Jumlah fase yang dikontrol | 3 |
| Motor yang berlaku | Motor induksi tiga fase sangkar tikus/motor asinkron |
| Frekuensi awal | Tergantung pada bebannya, disarankan untuk memulai dan berhenti tidak lebih dari 10 kali per jam dalam kondisi normal, dan 6 kali dalam kondisi beban berat. |
| Metode awal | Jalur tegangan, jalur arus, batas arus, inci, batas arus jalur tegangan, jalur tegangan lompat tiba-tiba |
| Metode berhenti | Berhenti bebas, berhenti lembut |
| Fungsi perlindungan | Perlindungan kehilangan fasa, perlindungan arus lebih, perlindungan kelebihan beban, perlindungan ketidakseimbangan arus, perlindungan panas berlebih, perlindungan batas waktu mulai, dll. |
| Karakteristik lingkungan | |
| Suhu pengoperasian | -10℃~40℃ (40℃~ 60℃ perlu mengurangi kapasitas) |
| Suhu penyimpanan | -25℃~70℃ |
| Kelembaban relatif | 95% tidak ada kondensasi atau tetesan |
| Ketinggian | Di bawah 1000m (1000~3000m perlu mengurangi kapasitas) |
| Metode pendinginan | Pendinginan udara alami |
| Metode instalasi | Dipasang di dinding |
| Lainnya | Tidak ada gas yang mudah terbakar, meledak, korosif, tidak ada debu konduktif atau bubuk logam |
| Standar dan Sertifikasi | |
| Standar implementasi | GB/T14048.6 |
| Sertifikasi | CCC |
| Karakteristik rangkaian kontrol | |
| Lewati -01, 02 | 01, 02 mulai dan tutup setelah selesai untuk mengontrol kontaktor bypass. (Bagan) |
| Jalankan keluaran -03, 04, 05 | 03, 04, 05 semuanya merupakan keluaran relai yang dapat diprogram, dan waktu tunda akan diatur dengan kode f4. Fungsi keluaran akan diatur dengan kode FE, dan akan ditutup jika keluarannya valid. |
| Keluaran kesalahan -06, 07, 08 | 06, 07, 08 adalah keluaran relai gangguan yang dapat diprogram, akan ditutup jika terjadi gangguan atau daya mati, dan akan dibuka saat daya hidup. |
| Keluaran analog -09, 10 | 09, 10 dapat mengukur informasi terkini yang berubah seiring dengan beban. Output 400% nilai kalibrasi 4 ~ 20mA, Rumus perhitungan: D = 400/16(1x-4). lx adalah nilai pengukuran sebenarnya (mA). Arus motor (%). |
| Masukan segera berhenti -11 | 11 dan pemutusan umum akan segera menghentikan motor (atau menghubungkan titik penutupan normal lainnya secara seri. |
| Masukan berhenti lunak -12 | 12 dan pemutusan yang umum akan membuat motor berhenti lunak (atau berhenti bebas) |
| Mulailah mengetik -13 | 13 dan penutupan yang umum akan membuat motor berjalan |
| Umum -14, 15 | Umum terminal for input signal |
| RS485 -16, 17, 18 | Terminal komunikasi RS485, sambungkan beberapa soft starter 16 adalah komunikasi, grounding |
| PE -19 | Terminal pembumian |
