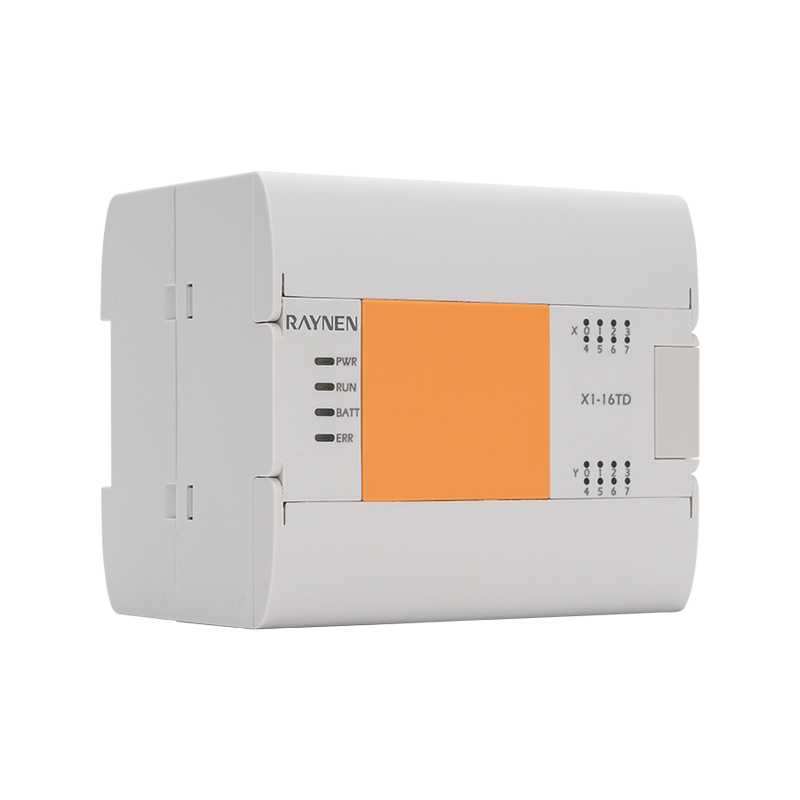

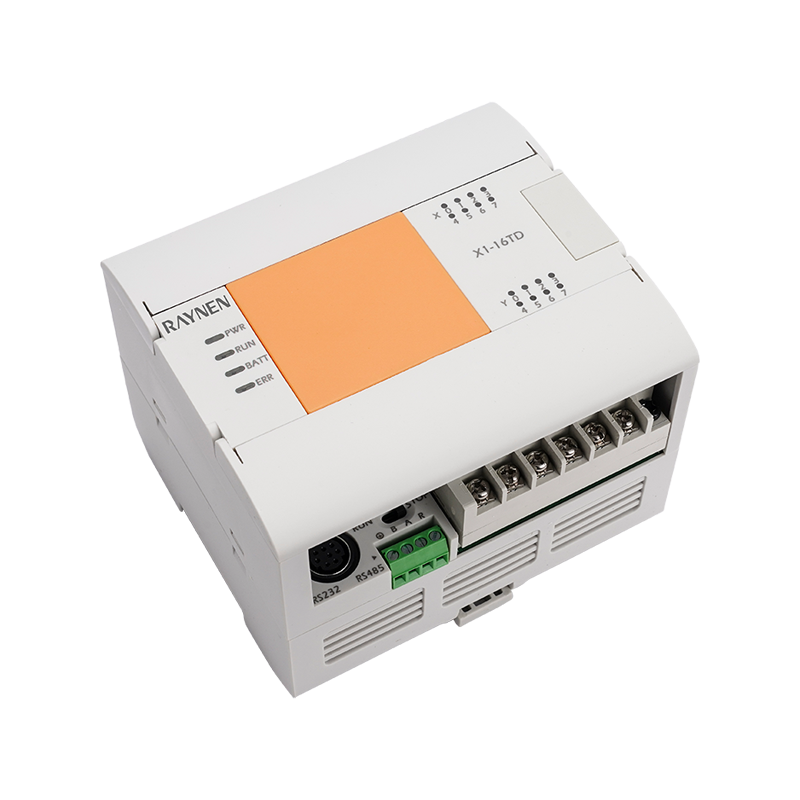

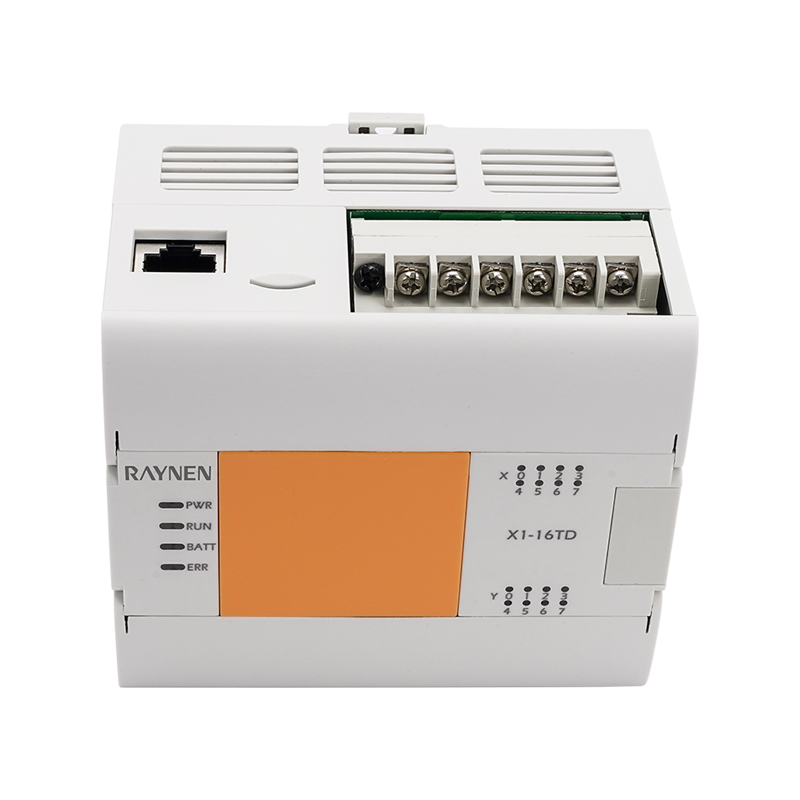

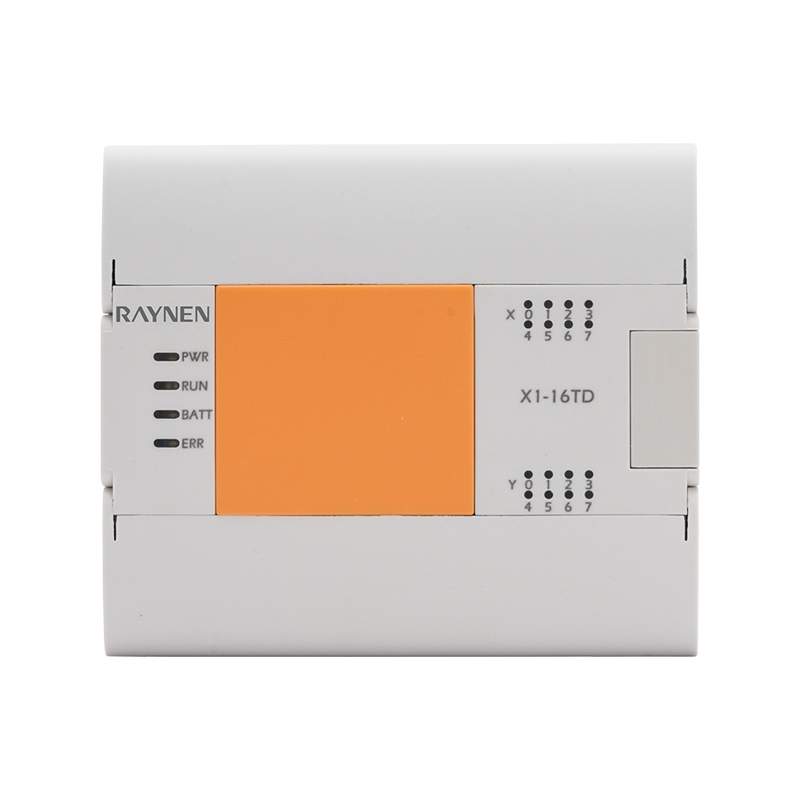

Ringkasan Produk
|
| • Dengan fungsi kontrol gerakan sederhana seperti keluaran pulsa dan penghitungan kecepatan tinggi • Dengan penghitungan kecepatan tinggi, output pulsa kecepatan tinggi 100kHz 3 sumbu, dan fungsi kontrol gerakan lainnya (Opsional) • Jam real-time, matikan penyimpanan permanen data • Mendukung satu papan BD |
Keuntungan
| | | |
| Antarmuka | masukan/keluaran | papan BD |
| Port jaringan terintegrasi RS232/485 | Penghitung kecepatan tinggi 2 saluran Pulsa kecepatan tinggi 60K 2 sumbu Pulsa kecepatan tinggi 100kHz 3 sumbu (Opsional) | Mendukung 1 papan BD |

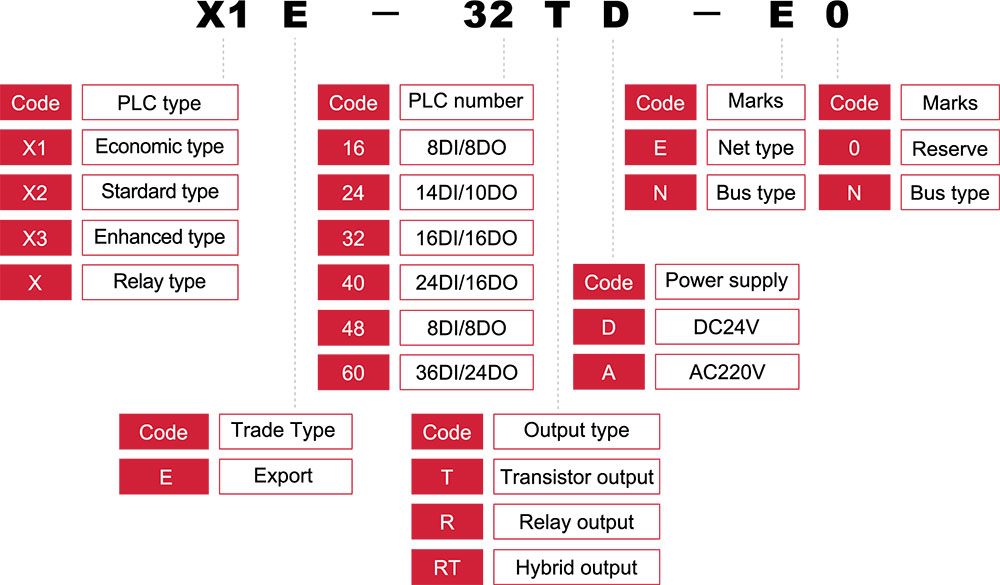

Nomenklatur Model

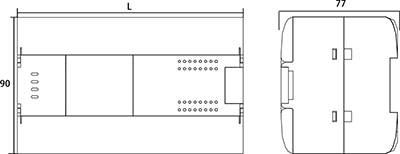

Ukuran produk (satuan: mm)
 |
|
Parameter
| Barang | Spesifikasi Daya | ||||
| X1E-16TD | X1E-24TD | X1E-32TD | X1E-40TD | X1E-60TD | |
| Konsumsi daya | 6W | 7W | 8W | 9W | 11W |
| Tegangan catu daya | DC24V | ||||
| Tegangan catu daya range | DC20.4~28.8V | ||||
| Diizinkan seketika waktu mati listrik | Untuk pemadaman listrik sementara di bawah 5 ms, pengoperasian akan dilanjutkan | ||||
| Sekering catu daya | 60V 2SEBUSEBUAHH | ||||
| Gelombang arus | 12A, 0,5ms Di Bawah/28.8V DC | ||||
| Catu daya DC24V | Di bawah 300mA | ||||
| Suhu lingkungan kerja | -10℃~60℃ (pemasangan horizontal), -10℃~50°℃ (pemasangan vertikal) | ||||
| Suhu lingkungan transportasi | -20℃~ 80°C | ||||
| Kelembaban relatif lingkungan | 5~95%, tanpa kondensasi (RH level 2, sesuai lEC61131-2) | ||||
| Tingkat perlindungan | IP20 | ||||
| Kompatibilitas elektromagnetik | Penekanan kebisingan, konformlEC61000-6-2 | ||||
| Tingkat mekanis (getaran) | IEC60068, Bagian2-6/10up58Hz | ||||
| Tahan tegangan | AC1.5kV 1 menit, Antara setiap terminal dan terminal ground | ||||
| AC500V 1 menit, Antara setiap terminal dan terminal ground | |||||
| Resistensi isolasi | Setelah diukur dengan pengukur resistansi isolasi DC500V, jaraknya lebih dari 5MΩ antara setiap terminal dan terminal ground | ||||
| Pembumian | Pembumian tipe D (resistansi pembumian: kurang dari 100Ω), tidak memungkinkan pembumian bersama dengan sistem arus kuat | ||||
| Lingkungan penggunaan | Tidak ada gas yang korosif dan mudah terbakar, debu konduktif (debu) tidak serius | ||||
| Ketinggian penggunaan | 2000M Di Bawah (Tidak dapat digunakan di lingkungan dengan tekanan di atas tekanan atmosfer, jika tidak maka dapat terjadi) | ||||
| Barang | Spesifikasi Daya | |||||
| X1E-16TD | X1E-24TD | X1E-32TD | X1E-40TD | X1E-60TD | ||
| Tidakmor masukan | 8 | 14 | 16 | 24 | 36 | |
| Nomor berkecepatan tinggi | fase sinyal 60KHz (2 arah) Fase AB 30KHz (1 arah) | |||||
| Jenis sambungan masukan | Blok terminal yang dapat dilepas (sekrup M3) | |||||
| Jenis masukan | Tipe wastafel/Tipe sumber | |||||
| Tegangan sinyal masukan | Daya DC: DC20.4V~28.8V | |||||
| Impedansi masukan | X0-X2 | 2.4K | ||||
| X3 di atas | 5.6K | |||||
| Pada arus induktansi masukan | X0-X2 | 5mA di atas | ||||
| X3 di atas | 2.4mA di atas | |||||
| MATI Masukkan arus induktansi | 1mA di bawah | |||||
| Masukkan waktu respons | Tidak lebih dari 4,5 ms | |||||
| Bentuk sinyal masukan | Tidak ada input kontak tegangan | |||||
| Masukan wastafel: transistor kolektor terbuka NPN | ||||||
| Isolasi loop masukan | Sumber masukan: transistor kolektor terbuka PNP | |||||
| Isolasi optokopel | ||||||
| Tampilan tindakan masukan | LED pada panel menyala saat optokopler digerakkan | |||||
| Barang | Spesifikasi Daya | |||||
| X1E-16TD | X1E-24TD | X1E-32TD | X1E-40TD | X1E-60TD | ||
| Nomor keluaran | 8 | 10 | 16 | 20 | 24 | |
| Frekuensi pulsa (Maks) | Terminal tunggal 2 poros 60KHz | |||||
| Jenis sambungan keluaran | Blok terminal yang dapat dilepas (Sekrup M3) | |||||
| Jenis keluaran | Keluaran transistor/saluran | |||||
| Catu daya eksternal | DC5 ~ 30V | |||||
| Beban maksimal | Beban resistif | 0,5A/titik tunggal; 0,8A/4 titik | ||||
| Beban induktif | 12W/DC24V | |||||
| Beban lampu | Kecepatan tinggi: 2W/DC24V, umum: 5W/DC24V | |||||
| Beban sedang | 5mA (DC5 ~24V) | |||||
| Buka kebocoran arus | 0,1mA di bawah/DC30V | |||||
| pada resistensi | Titik kecepatan tinggi nilai tipikal 0,3Ω (Maks 0,6Ω) | |||||
| Waktu respons | MATI→HIDUP | Kecepatan tinggi: 10us di bawah/10mA di atas (DC5 ~ 24V) | ||||
| Umum: 0,2 ms di bawah/200mA di atas (DC24V) | ||||||
| AKTIF→MATI | Kecepatan tinggi: 10us di bawah/10mA di atas (Dc5 ~24V) | |||||
| Umum: 0,2 ms di bawah/200mA di atas (DC24V) | ||||||
| Isolasi lingkaran | Isolasi optokopel | |||||
| Tampilan tindakan keluaran | LED pada panel menyala saat optokopler digerakkan | |||||
| Jarak transmisi masker | 500M (output umum) | |||||
| jarak transmisi yang terbuka | 150M (output umum) | |||||
Sumber daya komponen perangkat lunak
| Barang | Kinerja | |||
| Mode kontrol operasional | Metode mengeksekusi program tersimpan berulang kali (LSl khusus) dengan fungsi interupsi | |||
| Mode kontrol masukan/keluaran | Mode pemrosesan batch (saat menjalankan instruksi END), instruksi penyegaran input dan output, fungsi penangkapan pulsa | |||
| Bahasa pemrograman | Mode simbol relai mode tangga langkah (dapat diwakili oleh SFC) | |||
| Jam waktu nyata | Fungsi jam | Build-in 2000-2099, Kesalahan tahunan tidak lebih dari 5 menit/25°C | ||
| Memori program | Kapasitas memori maksimal | 32000 langkah dapat diatur berdasarkan parameter, menulis komentar dan register file di memori program | ||
| Kapasitas/model memori internal | Memori 32000 langkah/RAM, dilindungi kata sandi | |||
| Tulis fungsi Dalam RUN | No | |||
| Jenis instruksi | Instruksi dasar | 27 jenis instruksi kontrol berurutan, 2 jenis instruksi diagram tangga langkah | ||
| Instruksi aplikasi | 218 jenis 497 jenis | |||
| Aritmatika kecepatan pemrosesan | Perintah dasar | 0,065μs/instruksi | ||
| Nomor masukan/keluaran | Jumlah titik masukan untuk penggunaan yang diperpanjang | 256 poin | Total titik masukan dan keluaran tidak melebihi 256 titik | |
| Jumlah titik keluaran untuk penggunaan yang diperpanjang | 256 poin | |||
| Relai masukan-keluaran | Relai masukan | 256 poin | Masukan dan output total 256 poin | |
| Relai keluaran | 256 poin | |||
| Relai bantu | Umum | M0~M7679 | 7680 poin | Umum/retention Settings can be changed through parameters |
| Retensi | M500~M1023 | 524 poin | ||
| Negara | Umum | S0~S4095 | 4096 poin | Umum/retention Settings can be changed through parameters |
| Retensi | S500~S999 | 500 poin | Umum/retention Settings can be changed through parameters | |
| pengatur waktu | tipe 100ms | T0~T199 | 200 poin | 0,1~3276,7 detik |
| tipe 10ms | T200~T245 | 46 poin | 0,01~327,67 detik | |
| Tipe kumulatif 1ms | T246~T249 | 4 poin | 0,001~32,767S | |
| Tipe kumulatif 100ms | T250~T255 | 6 poin | 0,1~3276,7 detik | |
| tipe 1ms | T256~T511 | 256 poin | ||
| Penghitung | Umum meningkat | C0~C99 | 100 poin | 0,001~32,767 detik |
| (16-bit) [Dapat diubah] | Umum/retention Settings can be changed through parameters | |||
| Retensi increasing (16-bit) [dapat diubah] | Bab 100~C199 | 100 poin | ||
| Umum duplexing | Bab 200~C219 | 20 poin | Umum/retention Settings can be changed through parameters | |
| (32 sedikit) [Dapat diubah] | ||||
| Retensi duplexing (32 bit) [dapat diubah] | Bab 220~C255 | 36 poin | ||
| Daftar data | Umum | H0~D7999 | 8000 poin | Umum/retention Settings can be changed through parameters |
| Retensi | H200~511 | 312 poin | ||
| Daftar ekspansi | Kontrol utama | P0~P1023 | 1024 poin | Perintah CJ、Perintah CALL digunakan |
| ponter | Kontrol utama | TIDAK~N7 | 8 poin | Perintah MC digunakan |
| Sarang | Kontrol utama | 16 sedikit | -32.768~ 32.767 | |
| Negara | 10 Angka Desimal (K) | 32 sedikit | -2.147.483.648~ 2.147.483.647 | |
| 16 bilangan heksadesimal (H) | 16 sedikit | 0~FFFF | ||
| 32 sedikit | 0~FFFFFFFF | |||
| Bilangan nyata (E) | 32 sedikit | -3,40×10-38 ~-1,17×10-38, 1,17×10-38 ~3,40x1038 | ||
| String karakter ("") | Rangkaian karakter | Tentukan dengan karakter di """". maksimal 32 karakter setengah sudut dapat digunakan secara konstan dalam sebuah instruksi | ||
Penghitung berkecepatan tinggi
| Input Distribusi | Penghitung tunggal fase tunggal | Penghitung Fase AB | |||||
| Bab 235 | Bab 236 | Bab 237 | Bab 243 | Bab 244 | Bab 251 | Bab 252 | |
| X0 | U/D | | | U/D | | A | A |
| X1 | | U/D | | R | | B | B |
| X2 | | | U/D | | U/D | R | |
| X3 | | | | | R | |
|
