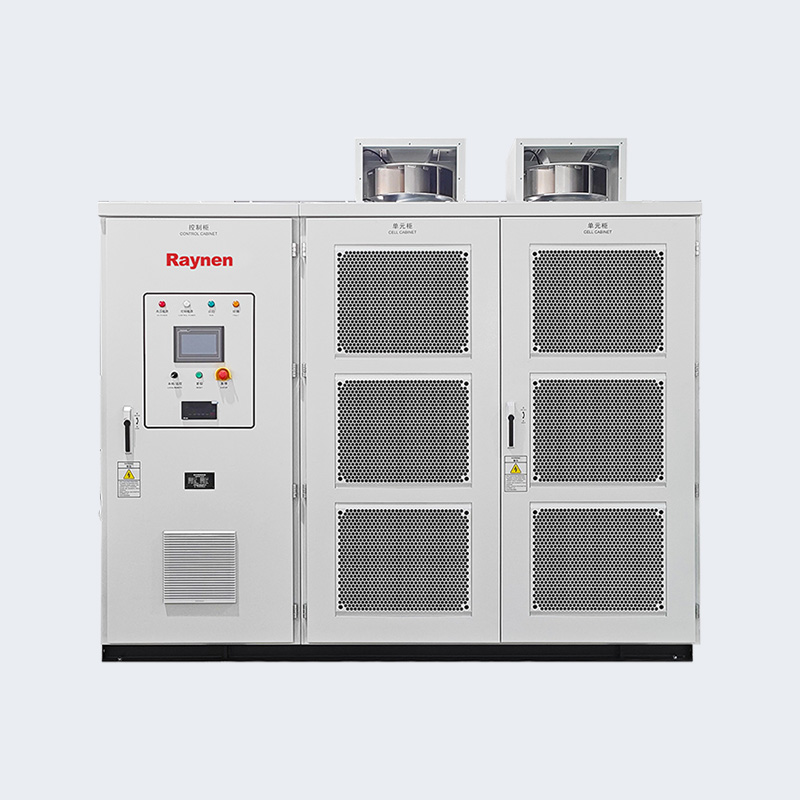

Penggerak tegangan menengah 6KV 1500-1600kW menghasilkan keluaran arus sinusoidal

PKS 6KV 1500-1600kW

Transformator pemindah fasa terintegrasi meningkatkan faktor daya seluruh alat berat dan menghilangkan interferensi harmonis pada jaringan listrik. Tegangan mode umum dan du/dt kecil, dan tidak ada denyut torsi yang jelas. Sistem kontrolnya terdiri dari ARM, DSP dan FPGA. Unit penggerak dikendalikan oleh PWM multi-level dan menyediakan keluaran arus sinusoidal.

Dapatkan Penawaran Unduh

PRAV：PKS 6KV 1800-2000kW BERIKUTNYA：PKS 6KV 560-1400kW

Parameter
Hubungi Kami

Ringkasan Produk

Spesifikasi

	Parametrik
	Model	RVE1000-6-1500 ~ RVE1000-6-1600
	Tegangan	6kV
	Daya PKS (kW)	1500/1600
	Arus keluaran (A)	183/192
	Kapasitas (kVA)	1900/2000
	Ukuran (mm)	300015002542

Spesifikasi Teknis

Daya Masukan
Tegangan saluran masukan	3,0~35kV(-10%~ 10%)
Fluktuasi tegangan masukan	-35%~ 15% tegangan pengenal
Frekuensi tegangan masukan	50/60Hz±5%
Faktor daya masukan	Ketika beban melebihi 20%, bisa mencapai lebih dari 0,95
Kontrol kekuatan	Sistem empat kabel 3ph 380V, 5~50kVA (sesuai dengan kapasitas VFD)

Daya Keluaran
Tegangan saluran keluaran	3.0~11kV
Frekuensi keluaran	0~120Hz
Frekuensi keluaran drift	±5%
Efisiensi keluaran	≥96%
Frekuensi keluaran resolution	0,01Hz

Fungsi kontrol
Rentang kecepatan	0~300JAM（Terkait motor)
Kelebihan beban	120%, 60an （Dapat dirancang sesuai kebutuhan pengguna)
Metode pengendalian	Kontrol VF/kontrol GVC/kontrol torsi/kontrol vektor
kontrol presisi	±0,5%
Karakteristik torsi beban	Beban torsi persegi, beban torsi konstan
Waktu Acc/Des	0~3200s (Sesuaikan berdasarkan karakteristik beban)
Fungsi perlindungan utama	Tegangan lebih, arus lebih, korsleting, panas berlebih, serat optik dll

Kemampuan Masukan & Keluaran
masukan digital	16 cara, dapat diperluas hingga 32 cara
Keluaran digital	12 cara, dapat diperluas hingga 28 cara
Masukan analog	4 cara (0~10V/4~20mA)
Keluaran analog	6 cara (0~10V/4~20mA)
Komunikasi	Standar: Modbus, Opsional: Profibus-DP/Profinet, dll.

Tampilan
Tampilan layar	Layar sentuh, mendukung antarmuka operasi Cina dan Inggris

Karakteristik transformator
Perlindungan suhu	kesalahan 130℃
Tingkat isolasi	H

Kondisi lingkungan
Lindungi kelas	IP30
Metode pendinginan	Pendinginan udara paksa
Metode pemeliharaan	Pemeliharaan PKS depan dan belakang
Suhu pengoperasian	-10- 40℃, 40~50℃ Pengoperasian menurun
Suhu penyimpanan	-20- 70℃
Kelembaban	＜95%, Tanpa kondensasi
Getaran	Di bawah 0,9g
Tempat penggunaan	Tidak ada korosi, gas yang mudah meledak, debu di dalam ruangan
Ketinggian	≤1000m, 1000~2000m Penurunan daya yang digunakan, Penurunan daya sebesar 1% untuk setiap ketinggian 100m. Silakan berkonsultasi terlebih dahulu jika ketinggiannya lebih tinggi dari 3000m.

Fungsi Sistem

Struktur Produk

Nomenklatur Model

Spesifikasi dan Dimensi Penggerak Tegangan Menengah 6kV

Model	kekuatan PKS ( kW )	Kapasitas ( kVA )	Arus Keluaran ( SEBUAH )	Ukuran PKS ( HDH mm )	Berat ( T )
RVE1000-6-280	280	350	34	270013252542	2.1
RVE1000-6-315	315	400	38	270013252542	2.1
RVE1000-6-355	355	450	43	270013252542	2.2
RVE1000-6-400	400	500	48	270013252542	2.3
RVE1000-6-450	450	560	54	270013252542	2.4
RVE1000-6-500	500	630	61	270013252542	2.5
RVE1000-6-560	560	700	67	270013252542	2.6
RVE1000-6-630	630	800	77	270013252542	2.8
RVE1000-6-710	710	900	87	270013252542	3.1
RVE1000-6-800	800	1000	96	270013252542	3.3
RVE1000-6-900	900	1120	108	270013252542	3.4
RVE1000-6-1000	1000	1250	120	270013252542	3.5
RVE1000-6-1120	1120	1400	135	270013252542	3.7
RVE1000-6-1250	1250	1600	154	270013252542	3.8
RVE1000-6-1400	1400	1800	173	270013252542	3.9
RVE1000-6-1500	1500	1900	183	300015002542	4.4
RVE1000-6-1600	1600	2000	192	300015002542	4.6
RVE1000-6-1800	1800	2250	217	350016002731	6.7
RVE1000-6-2000	2000	2500	241	350016002731	7.0
RVE1000-6-2240	2240	2800	269	440515002895	9
RVE1000-6-2500	2500	3150	303	440515002895	9
RVE1000-6-2600	2600	3300	318	440515002895	9.8
RVE1000-6-2800	2800	3500	337	470516002895	10.2
RVE1000-6-3150	3150	4000	385	743416002916	12.9
RVE1000-6-3550	3550	4500	433	743416002916	14
RVE1000-6-4000	4000	5000	481	743416002916	14.3
RVE1000-6-4500	4500	5800	558	743416002916	15.5
RVE1000-6-5000	5000	6300	600	743416002916	16.7
RVE1000-6-5600	5600	7000	673	927019803438	20.7
RVE1000-6-6300	6300	8000	770	927019803438	20.7
RVE1000-6-7100	7100	9000	870	927019803438	22.2
RVE1000-6-8000	8000	10000	962	927019803438	22.2

Spesifikasi dan Dimensi Penggerak Tegangan Menengah 10kV

Model	kekuatan PKS ( kW )	Kapasitas ( kVA )	Arus Keluaran ( SEBUAH )	Ukuran PKS ( HDH mm )	Berat ( T )
RVE1000-10-280	280	350	20	270013252542	2.4
RVE1000-10-315	315	400	23	270013252542	2.5
RVE1000-10-355	355	450	26	270013252542	2.5
RVE1000-10-400	400	500	29	270013252542	2.6
RVE1000-10-450	450	560	32	270013252542	2.6
RVE1000-10-500	500	630	36	270013252542	2.7
RVE1000-10-560	560	700	40	270013252500	2.8
RVE1000-10-630	630	800	46	270013252500	2.9
RVE1000-10-710	710	900	52	270013252500	2.9
RVE1000-10-800	800	1000	58	270013252500	3.1
RVE1000-10-900	900	1120	65	270013252500	3.3
RVE1000-10-1000	1000	1250	72	270013252500	3.5
RVE1000-10-1120	1120	1400	81	300015002542	3.7
RVE1000-10-1250	1250	1600	92	300015002542	3.9
RVE1000-10-1400	1400	1800	104	300015002542	4.1
RVE1000-10-1500	1500	1900	110	300015002542	4.3
RVE1000-10-1600	1600	2000	115	300015002542	4.4
RVE1000-10-1800	1800	2250	130	300015002542	4.7
RVE1000-10-2000	2000	2500	144	300015002542	4.9
RVE1000-10-2240	2240	2800	162	300015002542	5.1
RVE1000-10-2500	2500	3150	182	300015002542	5.4
RVE1000-10-2650	2650	3300	191	300015002542	5.8
RVE1000-10-2800	2800	3500	202	450016002731	8.5
RVE1000-10-3150	3150	4000	231	450016002731	9.3
RVE1000-10-3400	3400	4250	245	450016002731	9.8
RVE1000-10-3600	3600	4500	260	450016002731	10.2
RVE1000-10-4000	4000	5000	289	720016002895	14.5
RVE1000-10-4500	4500	5800	335	720016002895	15.2
RVE1000-10-5000	5000	6300	364	1103417002895	16.7
