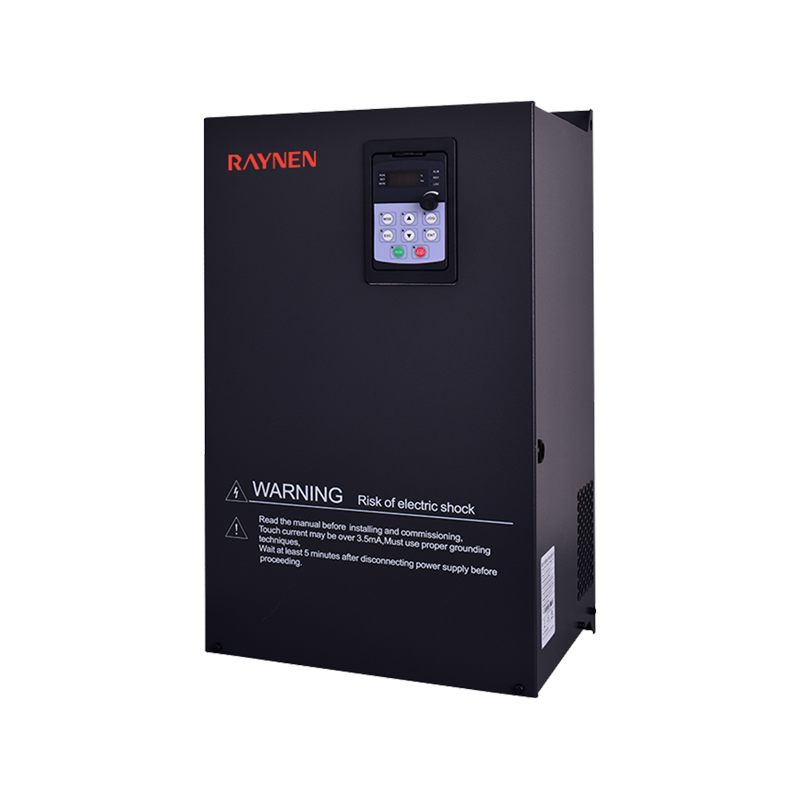

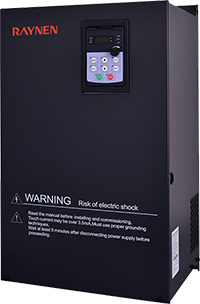

Ringkasan Produk
| Parametrik | ||
 | Model | RVE21-T3-45G/55P |
| Tegangan | 380V | |
| Nilai daya (kW) | 45/55 | |
| Arus masukan terukur (A) | 94/128 | |
| Nilai arus keluaran (A) | 92/115 | |
| Dimensi (mm) | 520*288*236 | |
| Ukuran pemasangan (mm) | 500*200 | |

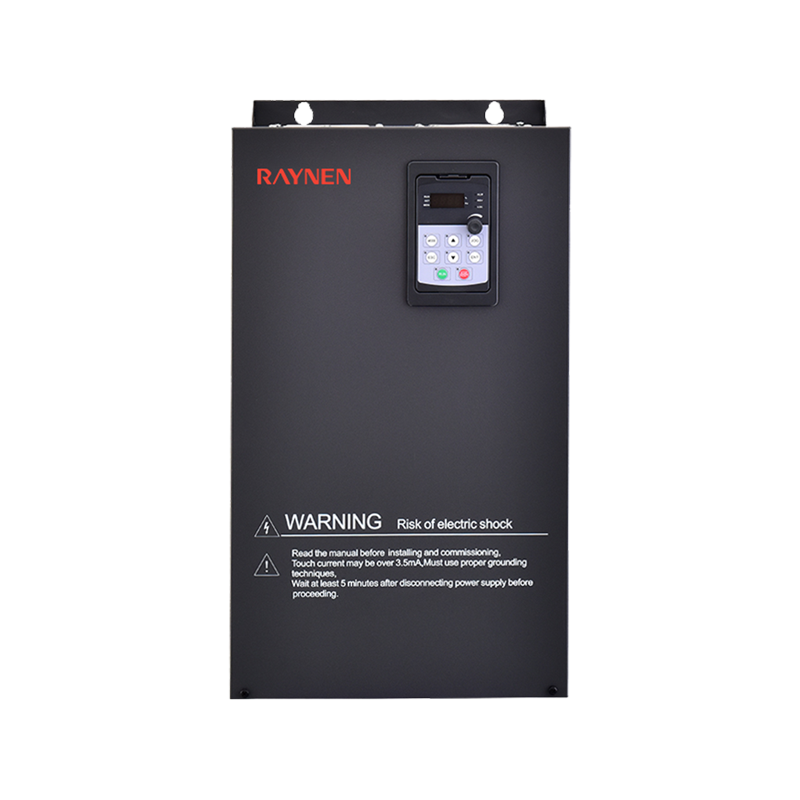

Panel Terintegrasi Untuk Proses Debugging yang Mudah
Tata Nama Model
Tabel pemilihan tipe S2 fase tunggal
| Model Inverter | Mesin tipe G (beban berat) | Mesin tipe P (beban ringan) | Dimensi (mm) | Ukuran pemasangan (mm) | ||||||||
| Arus masukan terukur (A) | Nilai arus keluaran (A) | Nilai daya | Arus masukan terukur (A) | Nilai arus keluaran (A) | Nilai daya(kW) | H | W | D | H1 | W1 | Bukaan | |
| RVE21-S2-0R4 | 6.3 | 2.5 | 0.4 | - | - | - | 170 | 81 | 142 | 161 | 64.5 | Φ5 |
| RVE21-S2-0R7 | 11.5 | 5 | 0.75 | - | - | - | ||||||
| RVE21-S2-1R5 | 15.7 | 7 | 1.5 | - | - | - | ||||||
| RVE21-S2-2R2 | 27 | 10 | 2.2 | - | - | - | ||||||
Tabel pemilihan tipe T3 tiga fase
| Model Inverter | Mesin tipe G (beban berat) | Mesin tipe P (beban ringan) | Dimensi (mm) | Ukuran pemasangan (mm) | ||||||||
| aku di(A) | aku keluar(A) | Nilai P (kW) | aku di(A) | aku keluar(A) | Nilai P (kW) | H | W | D | H1 | W1 | Bukaan | |
| RVE21-T3-0R4G/0R7P | 2.1 | 1.5 | 0.4 | 3.6 | 2.6 | 0.75 | 170 | 81 | 142 | 161 | 64.5 | Φ5 |
| RVE21-T3-0R7G/1R5P | 3.6 | 2.6 | 0.75 | 6.4 | 4.1 | 1.5 | ||||||
| RVE21-T3-1R5G/2R2P | 6.4 | 4.1 | 1.5 | 8.7 | 5.5 | 2.2 | ||||||
| RVE21-T3-2R2G/3P | 8.7 | 5.5 | 2.2 | 10.9 | 6.9 | 3 | 145 | 107 | 160 | 135 | 95 | Φ5 |
| RVE21-T3-3G/4P | 10.9 | 6.9 | 3 | 14 | 9.5 | 4 | ||||||
| RVE21-T3-4G/5R5P | 14 | 9.5 | 4 | 20.7 | 12.6 | 5.5 | 200 | 138 | 145 | 188 | 124 | Φ5 |
| RVE21-T3-5R5G/7R5P | 20.7 | 12.6 | 5.5 | 26.5 | 18.5 | 7.5 | ||||||
| RVE21-T3-7R5G/11P | 26.5 | 18.5 | 7.5 | 36.6 | 25 | 11 | 232 | 153 | 170 | 220 | 139 | Φ5 |
| RVE21-T3-11G/15P | 36.6 | 25 | 11 | 40 | 32 | 15 | ||||||
| RVE21-T3-15G/18P | 40 | 32 | 15 | 47 | 38 | 18.5 | 327 | 168 | 185.6 | 313 | 120 | Φ9 |
| RVE21-T3-18G/22P | 47 | 38 | 18.5 | 56 | 45 | 22 | ||||||
| RVE21-T3-22G/30P | 56 | 45 | 22 | 70 | 60 | 30 | 335 | 200 | 195 | 321 | 140 | Φ9 |
| RVE21-T3-30G/37P | 70 | 60 | 30 | 80 | 75 | 37 | 410 | 260 | 214 | 396 | 180 | Φ9 |
| RVE21-T3-37G/45P | 80 | 75 | 37 | 94 | 92 | 45 | ||||||
| RVE21-T3-45G/55P | 94 | 92 | 45 | 128 | 115 | 55 | 520 | 288 | 236 | 500 | 200 | Φ11 |
| RVE21-T3-55G/75P | 128 | 115 | 55 | 160 | 150 | 75 | 560 | 305 | 300 | 543 | 200 | Φ11 |
| RVE21T3-75G/90P | 160 | 150 | 75 | 190 | 180 | 90 | 600 | 310 | 310 | 583 | 240 | Φ11 |
| RVE21-T3-90G/110P | 190 | 180 | 90 | 225 | 215 | 110 | ||||||
| RVE21-T3-110G/132P | 225 | 215 | 110 | 265 | 260 | 132 | ||||||
| RVE21-T3-132G/160P | 265 | 260 | 132 | 310 | 305 | 160 | 720 | 355 | 345 | 698 | 240 | Φ13 |
| RVE21-T3-160G/185P | 310 | 305 | 160 | 355 | 350 | 185 | ||||||
| RVE21-T3-185G/200P | 355 | 350 | 185 | 385 | 380 | 200 | ||||||
| RVE21-T3-200G/220P | 385 | 380 | 200 | 430 | 425 | 220 | 920 | 480 | 390 | 898 | 320 | Φ13 |
| RVE21-T3-220G/250P | 430 | 425 | 220 | 485 | 480 | 250 | ||||||
| RVE21-T3-250G/280P | 485 | 480 | 250 | 545 | 530 | 280 | 1100 | 480 | 405 | 1078 | 320 | Φ13 |
| RVE21-T3-280G/315P | 545 | 530 | 280 | 610 | 600 | 315 | ||||||
| RVE21-T3-315G/355P | 610 | 600 | 315 | 665 | 650 | 355 | ||||||
| RVE21-T3-355G | 665 | 650 | 355 | - | - | - | 1100 | 650 | 465 | 1060 | 350 | Φ17 |
| RVE21-T3-400G | 785 | 725 | 400 | - | - | - | ||||||
| RVE21-T3-500G | 890 | 860 | 500 | - | - | - | ||||||
| RVE21-T3-560G | 950 | 950 | 560 | - | - | - | 2200 | 1100 | 800 | 943 | 665 | Φ16 |
| RVE21-T3-630G | 1100 | 1100 | 630 | - | - | - | ||||||
| RVE21-T3-710G | 1280 | 1280 | 710 | - | - | - | 2200 | 1400 | 800 | 1100 | 665 | Φ16 |
| RVE21-T3-800G | 1380 | 1380 | 800 | | | | ||||||
Performa & Konfigurasi
| Fungsi aplikasi dasar | |
| Peningkatan torsi frekuensi rendah | Melalui peningkatan tegangan dan peningkatan torsi, torsi frekuensi rendah dari kontrol V/F dan kontrol vektor tanpa sensor kecepatan dapat ditingkatkan sekitar 0,1%~30,0% |
| kurva V/F | Tipe linier, tipe multi titik |
| Kurva akselerasi/deselerasi | Akselerasi dan deselerasi linier atau berbentuk S: tiga kelompok waktu akselerasi dan deselerasi: rentang waktu akselerasi dan deselerasi: 0-3200 detik |
| Pengaturan tegangan otomatis (AVR) | Ketika tegangan jaringan berubah, secara otomatis dapat menjaga tegangan keluaran tetap konstan |
| PID bawaan | Sistem kontrol loop tertutup yang dapat dengan mudah mewujudkan kontrol proses |
| Pengereman searah | Pengereman searah range: 0.0Hz-maximum frequency; braking time: 0.0s-20.0s; braking action current value: 0%-100% |
| Kontrol lari | Motor dapat segera dihidupkan dan dihentikan; rentang pengaturan frekuensi jogging: 0,0-20,0Hz; mode jog stop: pengereman deselerasi/bebas/DC |
| Frekuensi melompat | Tiga titik frekuensi lompatan dan rentang frekuensi lompatan yang sesuai dapat diatur untuk mencegah inverter bekerja pada pita frekuensi ini |
| Multi-kecepatan | Hingga 15 dapat diatur melalui 4 port input logika =Frekuensi pengoperasian |
| Penjumlahan masukan | Gunakan hasil operasi aljabar 2 input analog sebagai pengaturan frekuensi, sehingga pengaturan frekuensi lebih fleksibel |
| Beralih antara 2 set parameter motor | Dua set parameter motor dapat diatur dan dialihkan secara bebas agar sesuai dengan motor yang digerakkan saat ini |
| Perlindungan inverter | Perlindungan kehilangan fasa input/output, deteksi beban kurang, proteksi torsi berlebih, proteksi tegangan rendah, proteksi tegangan lebih, proteksi arus berlebih, proteksi panas berlebih, proteksi hubung singkat antar fasa |
| Perlindungan motorik | Perlindungan termal motor, Batas arus motor, Kelebihan beban motor, Korsleting motor |
| Karakteristik Listrik | |
| Tegangan masukan | AC tiga fasa, 380-480V, 50/60Hz atau AC satu fasa, 200-240V, 50/60Hz |
| Tegangan keluaran | Tegangan masukan 0-100%, 0,5Hz-400Hz |
| Modus kontrol | Torsi konstan V/F, beban kuadrat V/F, kontrol vektor tanpa sensor, mode hemat energi |
| Peralihan frekuensi | 1.5kHz-12kHz Fungsi penyesuaian frekuensi peralihan otomatis dapat diatur: ketika suhu naik, frekuensi peralihan secara otomatis berkurang Ketika suhu kembali normal, frekuensi peralihan kembali ke nilai awal |
| Kemampuan arus berlebih | Arus keluaran terukur 150% 60 detik, arus keluaran terukur 200% 2 detik |
| Sinyal Kontrol | ||
| Sinyal pengaturan frekuensi | Panel operasi terintegrasi | Sakelar membran (tombol), kenop kecepatan (potensiometer) |
| Sinyal eksternal | Pengaturan ATAS/BAWAH, input analog, multi-kecepatan, panel eksternal, komunikasi serial | |
| Sinyal kendali Mulai & Hentikan | Panel operasi terintegrasi | tombol LARI, BERHENTI |
| Sinyal eksternal | Terminal masukan logika, panel eksternal, komunikasi serial | |
| Karakteristik rangkaian kontrol | ||
| Catu daya internal tersedia | 10V 24V | 10VDC±5%, arus maksimum 10mA, untuk potensiometer referensi 24VDC±5%, arus maksimum 100mA, untuk port input logika |
| Masukan Analog | AI1 | Input analog tegangan: 0-5VDC, atau 0-10VDC, impedansi 30k Input analog saat ini: 0/4-20mADC, impedansi 250Ω Resolusi: konversi A/D 10-bit Pengaturan default pabrik: input tegangan 0-5VDC |
| AI2 | Input analog tegangan: 0-10VDC, atau input probe PTC Resolusi: konversi A/D 10-bit | |
| Masukan Logika | LI1-LI8 | Catu daya 0-24VDC Logika positif (sumber) dan logika negatif (sink) bersifat opsional, dan default pabrik adalah logika negatif Maju, mundur, lari, reset kesalahan, multi-kecepatan, dan 69 fungsi lainnya bersifat opsional Produk 220V 0.4kW-2.2kW dan 380V 0.4kW-1.5kW hanya memiliki 6 saluran: LI1-LI6 |
| AI1, AI2 Masukan valid yang dipaksakan | Pada inverter di bawah 11kW (inklusif), AI1 dan AI2 dapat diatur sebagai input logika. F309 dan F310 adalah input valid yang dipaksakan, dan fungsi konfigurasinya selalu valid saat dihidupkan. | |
| Keluaran Analog | AO1、AO2 | Output analog tegangan: 0-10VDC, impedansi beban minimum adalah 470Ω Output analog saat ini: 0/4-20mA, impedansi beban maksimum adalah 700Ω Resolusi: 8 bit Frekuensi keluaran, arus keluaran, pengaturan kecepatan, data keluaran serial, dan fungsi lainnya bersifat opsional Produk 220V 0.4kW-2.2kW dan 380V 0.4kW-1.5kW hanya mempunyai 1 keluaran analog yaitu AO1 |
| Keluaran Logika | LO、CLO | Kolektor terbuka, arus maksimum 100mA, tegangan maksimum 30VDC Keluaran logika atau keluaran pulsa opsional, pengaturan default pabrik adalah keluaran logika Frekuensi keluaran, arus keluaran, pengaturan kecepatan dan fungsi keluaran lainnya opsional |
| Keluaran Relai | T1A, T1B, T1C T2A, T2B, T2C | T1A biasanya terbuka, T1B biasanya tertutup, titik umum T1C T2A biasanya terbuka, T2B biasanya tertutup, titik umum T2C Kapasitas kontak: 5A@250VAC, 5A@30VDC Kesalahan, alarm, kedatangan frekuensi yang disetel, dan fungsi lainnya bersifat opsional T1A default untuk kesalahan, T2A default untuk operasi Produk 220V 0,4kW-2,2kW dan 380V 0,4kW-1,5kW hanya memiliki 1 keluaran relai, yaitu TA TB TC |
| Komunikasi Serial | MODBUS-RTU, RS-485 2 kabel, antarmuka terminal | |
| Karakteristik Listrik | |
| Perlindungan Drive AC | Proteksi kehilangan fasa masukan, Proteksi kehilangan fasa keluaran, Deteksi beban kurang, Proteksi torsi berlebih, Proteksi tegangan rendah, Proteksi tegangan lebih, Proteksi arus lebih, Proteksi panas berlebih, Proteksi hubung singkat fasa |
| Perlindungan motorik | Perlindungan termal motor, Pembatas arus motor, Kelebihan beban motor, Korsleting motor |
| Karakteristik Listrik | |||
| Tingkat perlindungan | IP20 | Kelembaban sekitar | 95% tidak ada kondensasi atau akumulasi air |
| Suhu Kerja/Penyimpanan | -10~40°C/-20~60°C | Ketinggian | Di bawah 1000m |
| Metode pendinginan | Pendinginan udara paksa | Lokasi instalasi | Dalam ruangan |
