Ringkasan Produk
● Kabinet kyn28 standar, dirancang secara ketat Sesuai dengan standar perlindungan
● Pemicu serat optik
● Mode akuisisi PT, Lebih stabil dibandingkan mode elektronik
● Mematuhi spesifikasi kelistrikan Tegangan tinggi internasional
● Bagian bertegangan tinggi dan bagian bertegangan rendah diisolasi sepenuhnya, aman dan andal
● Antarmuka lot yang dapat diskalakan
Spesifikasi
 | Parametrik | |
| Model | RSE1000-6-5000 | |
| Nilai Tegangan | 6kV | |
| Nilai P (kW) | 5000 | |
| Nilai saat ini (A) | 600 | |
| Ukuran (L*T*D mm) | Dapat disesuaikan | |

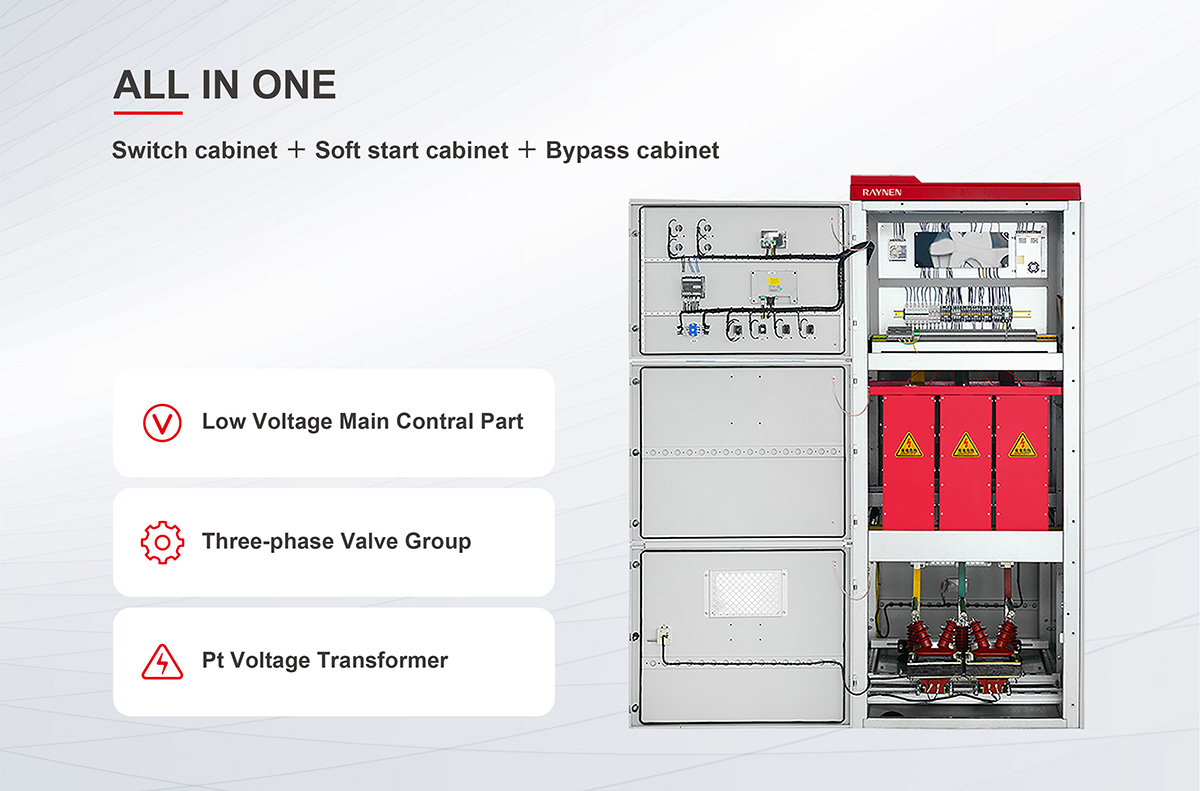

 | Desain modular untuk kemudahan pemasangan dan pemeliharaan. Kekuatan insulasi semakin ditingkatkan |
| | Mudah dipasang, di-debug, dan digunakan: RVS adalah sistem kontrol dan perlindungan penyalaan motor yang lengkap. Memungkinkan pengujian kelistrikan seluruh sistem menggunakan tegangan rendah sebelum dijalankan pada tegangan tinggi. |
| | Panel LCD layar sentuh 7 inci digunakan untuk membuat pemrograman dan penyesuaian parameter lebih nyaman. Kesalahan dan pemantauan waktu nyata lebih intuitif dan meningkatkan efisiensi kerja |
| | pengaturan enkripsi program |

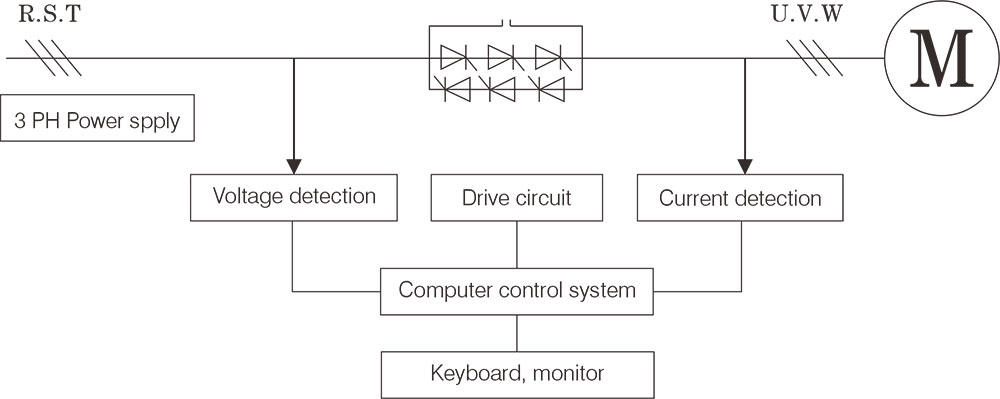

Diagram Prinsip Kerja
Tata Nama Model
Tabel Pemilihan Soft Starter Tegangan Menengah Tegangan Terukur 6kV
| Model | Nilai tegangan ( kV ) | Nilai daya ( kW ) | Nilai saat ini ( A ) | Dimensi (L*T*D) mm | |
| (-G) Tipe umum | (-E) Tipe Integrasi | ||||
| RSE1000-6-420 | 6 | 420 | 50 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-630 | 6 | 630 | 75 | 1000*2300*1500 | 1000*2300*1500 |
| RRSE1000-6-800 | 6 | 800 | 96 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1250 | 6 | 1250 | 150 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1600 | 6 | 1600 | 200 | 1000*2300*1500 | - |
| RSE1000-6-2500 | 6 | 2500 | 300 | 1000*2300*1500 | - |
| RSE1000-6-3300 | 6 | 3300 | 400 | 1000*2300*1500 | - |
| RSE1000-6-4150 | 6 | 4150 | 500 | 1000*2300*1500 | - |
| RSE1000-6-5000 | 6 | 5000 | 600 | Dapat disesuaikan | - |
Tabel Pemilihan Soft Starter Tegangan Menengah Tegangan Terukur 10kV
| Model | Nilai tegangan ( kV ) | Nilai daya ( kW ) | Nilai saat ini ( A ) | Dimensi (L*T*D) mm | |
| (-G) Tipe umum | (-E) Tipe Integrasi | ||||
| RSE1000-10-420 | 10 | 420 | 30 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-630 | 10 | 630 | 45 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-800 | 10 | 800 | 60 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1250 | 10 | 1250 | 90 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1600 | 10 | 1600 | 110 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1800 | 10 | 1800 | 130 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-2250 | 10 | 2250 | 160 | 1000*2300*1500 | - |
| RSE1000-10-2500 | 10 | 2500 | 180 | 1000*2300*1500 | - |
| RSE1000-10-2800 | 10 | 2800 | 200 | 1000*2300*1500 | - |
| RSE1000-10-3500 | 10 | 3500 | 250 | 1000*2300*1500 | - |
| RSE1000-10-4000 | 10 | 4000 | 280 | 1000*2300*1500 | - |
| RSE1000-10-4500 | 10 | 4500 | 320 | 1000*2300*1500 | - |
| RSE1000-10-5500 | 10 | 5500 | 400 | 1000*2300*1500 | - |
| RSE1000-10-6500 | 10 | 6000 | 430 | 1000*2300*1500 | - |
| RSE1000-10-7000 | 10 | 7000 | 500 | 1000*2300*1500 | - |
| RSE1000-10-8500 | 10 | 8500 | 600 | Dapat disesuaikan | - |
| RSE1000-10-10000 | 10 | 10000 | 720 | Dapat disesuaikan | - |
| RSE1000-10-15000 | 10 | 15000 | 1080 | Dapat disesuaikan | - |
Data Teknis
| Parameter dasar | |
| Jenis beban | Motor asinkron sangkar tupai tegangan menengah tiga fase, motor sinkron |
| Frekuensi kerja | 50HZ/60Hz±2Hz |
| urutan fase | Diizinkan bekerja dalam urutan fase apa pun (dapat diatur berdasarkan parameter) |
| Lewati kontaktor | Kontaktor dengan kapasitas start langsung |
| Kontrol kekuatan | AC220V±15% |
| Perlindungan tegangan lebih | Penyerapan DV/DT |
| Frekuensi awal | suhu sekitar: -20℃~ 50℃ |
| Kondisi lingkungan | 1-6 kali per jam |
| Kelembapan relatif: 5% - 95% tanpa kondensasi | |
| Ketinggiannya harus kurang dari 1500m | |
| HMI | |
| Bahasa | Inggris / Cina / Rusia |
| Tampilan instrumen | |
| pengukur tegangan volt | Menampilkan tegangan catu daya utama tiga fase |
| amperemeter | Menampilkan arus rangkaian utama tiga fasa |
| Fungsi perlindungan | |
| Perlindungan kegagalan fase | Selama penyalaan atau pengoperasian, putuskan sambungan fase apa pun dari catu daya utama |
| Perlindungan arus berlebih | set perlindungan arus berlebih: 100~500% |
| Perlindungan ketidakseimbangan fase saat ini | 20~100% |
| Perlindungan kelebihan beban | Perlindungan kelebihan beban level:10A,20A,30A |
| Perlindungan tegangan rendah | Kisaran：50~100% |
| | Waktu tindakan：0~10 detik |
| Waktu tunggu mulai habis | Batas waktu mulai：10~120 detik |
| Perlindungan tegangan lebih | Ketika tegangan catu daya utamatage lebih tinggi dari 120% dari nilai pengenal |
| Perlindungan kekurangan beban | Ketika tegangan catu daya utamatage lebih rendah dari 70% dari nilai pengenal |
| Perlindungan landasan | Ketika arus grounding lebih besar dari nilai yang ditetapkan |
| Komunikasi | |
| Protokol/antarmuka | Modbus RTU |
| Koneksi jaringan | Setiap RVS dapat berkomunikasi dengan 32 RVS secara online |
| Fungsi | Amati status operasi dan pemrograman |
| Catatan data | |
| Catatan kegagalan | Catat informasi kesalahan 1000 kali terakhir |
