01 Pendahuluan:

Kompresor udara adalah suatu alat yang menggunakan motor untuk mengompresi gas dalam ruang kompresi dan membuat gas yang dikompresi tersebut mempunyai tekanan tertentu. Ia memiliki kegunaan yang luas dan dapat digunakan di berbagai industri seperti metalurgi, manufaktur mesin, pertambangan, tenaga listrik, tekstil, petrokimia dan sebagainya. Kompresor udara menyumbang 15% dari konsumsi daya peralatan industri besar (kipas angin, pompa, boiler, kompresor udara, dll.). Setelah diteliti, kompresor udara mempunyai kekurangan sebagai berikut:

(1) Ketika tekanan keluaran lebih besar dari nilai tertentu, katup pelepas beban terbuka secara otomatis untuk membuat motor asinkron menganggur, yang merupakan pemborosan energi yang serius.

(2) Motor asinkron mudah untuk dihidupkan dan dihentikan secara sering, yang mempengaruhi masa pakai motor.

(3) Kondisi kerja yang buruk dan kebisingan yang keras.

(4) Tingkat otomatisasinya rendah, dan penyesuaian tekanan keluaran dilakukan dengan mengatur bukaan katup secara artifisial. Kecepatan penyesuaiannya lambat, fluktuasinya besar, stabilitasnya tidak stabil, dan presisinya rendah.

(5) Arus awal frekuensi daya kompresor udara besar, dampaknya pada jaringan listrik besar, keausan bantalan motor besar, dan pemeliharaan peralatan besar. Mengingat permasalahan di atas, konverter frekuensi dirancang untuk mewujudkan skema transformasi hemat energi dari kompresor udara ulir. Setelah dianalisis, skema ini memiliki otomatisasi tingkat tinggi, efek penghematan energi yang signifikan, dan kepraktisan yang baik.

02 Fitur:

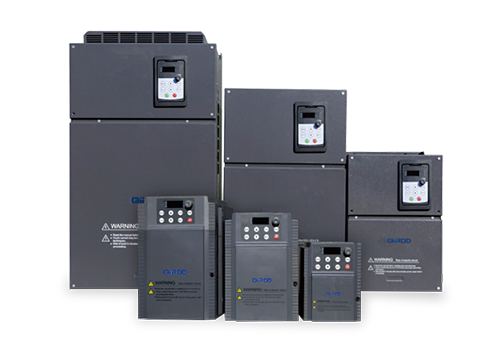

D31 adalah inverter yang dipasang di kabinet, rentang dayanya 0,75KW~500KW, tegangan masuknya 380V~480V, dan metode kontrolnya adalah kontrol vektor tanpa sensor dan kontrol vektor. Pengendalian vektor tanpa sensor kecepatan merupakan salah satu jenis pengendalian vektor, namun tanpa sensor kecepatan, nilai umpan balik kecepatan motor diperkirakan melalui perhitungan model motor. Keakuratan kendali dan kinerja dinamis kendali vektor tanpa sensor kecepatan tidak sebaik kendali vektor dengan putaran tertutup kecepatan, namun juga memiliki keunggulan sistem yang sederhana, tidak memerlukan perawatan sensor kecepatan, dan harga yang murah, terutama untuk kipas angin dan pompa. Kontrol V/f tradisional juga tidak memerlukan sensor kecepatan, tetapi untuk motor kipas dan pompa berdaya tinggi, seperti kontrol V/f tanpa kontrol loop arus, mudah menyebabkan fluktuasi arus. Kontrol vektor tanpa sensor kecepatan tidak hanya memiliki loop tertutup kecepatan tetapi juga loop tertutup arus, dan arus kondisi tunak motor lebih stabil. D31 memiliki banyak terminal klien, termasuk 8 input digital (LI1~LI8), 2 input analog (AI), 2 output relai (TA), 2 output analog (AO), catu daya tambahan 5V untuk catu daya analog Input tetap, catu daya tambahan 24V digunakan untuk input digital, semua LI/TA, AI/AO dapat diprogram secara bebas untuk menentukan fungsi.

Antarmuka MODBUS adalah konfigurasi standar D31, tidak diperlukan opsi. D31 dapat dihubungkan ke sistem otomasi tingkat tinggi melalui MODBUS.

Inverter seri D31 memiliki fungsi PID bawaan, yang lebih fleksibel dalam pengoperasiannya. Ada banyak cara untuk mengontrol antarmuka, yang dapat berupa kabel atau komunikasi.

04 Pengenalan Sistem:

Dalam sistem ini, sistem memiliki dua loop kontrol konversi frekuensi dan frekuensi daya. Berdasarkan sistem permulaan frekuensi daya asli, sistem kontrol inverter ditambahkan untuk memastikan bahwa kompresor udara dapat dihidupkan pada frekuensi daya setelah inverter gagal, tanpa mempengaruhi produksi. Melalui fungsi PID bawaan pada konverter frekuensi, kontrol tekanan konstan kompresor udara diwujudkan. Pengoperasian konversi frekuensi motor dapat menjaga tekanan keluar tangki penyimpanan udara tetap stabil, dan rentang fluktuasi tekanan tidak boleh melebihi ±0,2bar.

05 Parameter Teknis:

06 Penggunaan Di Situs:

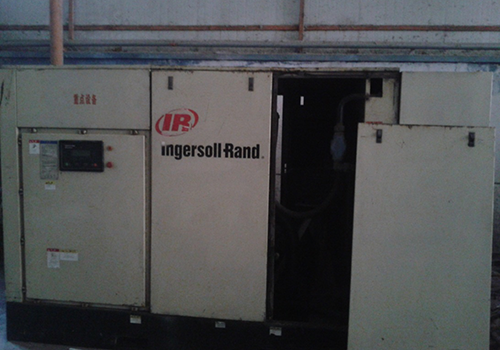

Menurut ruang di lokasi, inverter seri D31 dipasang di luar kabinet kontrol, dan pemasangan inverter serta motor di lokasi seperti yang ditunjukkan pada gambar.

07 Hasil Berjalan:

Sistem transformasi konversi frekuensi kompresor udara menggunakan inverter D31 telah dioperasikan selama lebih dari dua tahun, dan telah mencapai manfaat ekonomi dan sosial yang baik:

Perangkat kontrol beroperasi dengan andal dan memiliki tingkat kegagalan yang rendah;

Tekanan udara stabil, sehingga perubahan tekanan sistem jaringan pipa dijaga dalam kisaran ±0,2bar, yang secara efektif meningkatkan kualitas kondisi kerja;

Meningkatkan keandalan sistem, mengurangi kebisingan kompresor udara, dan memperpanjang masa pakai kompresor;

Manfaat ekonominya luar biasa, biaya energi berkurang sebesar 44,3%, dan biaya pemeliharaan berkurang secara signifikan. Statistik pengoperasian sebenarnya menunjukkan bahwa sistem ini dapat menghemat 651.900 kWh listrik per tahun. Dihitung sebesar 0,3 yuan per kilowatt-jam, penghematan listrik sekitar 195.600 yuan. Tagihan listrik dihemat lebih dari 20%, dan dana yang diinvestasikan dapat diperoleh kembali dalam waktu sekitar setengah tahun.

08 Keuntungan Pelanggan:

Tekanan jaringan pipa stabil dan tidak berubah seiring perubahan konsumsi gas, sehingga meningkatkan kualitas pasokan gas;

Dampaknya terhadap peralatan berkurang, volume pemeliharaan dan perbaikan juga berkurang, dan biaya pemeliharaan berkurang;

Efek penghematan energinya luar biasa, dan peningkatan investasi sistem kontrol inverter dapat pulih sepenuhnya dalam waktu sekitar setengah tahun.
