01 Pendahuluan:

Beban kipas banyak digunakan, seperti kipas suplai dan kipas angin induksi dari berbagai sistem produksi dan boiler domestik, unit kipas AC sentral, unit udara segar, kipas menara pendingin, kipas buang di berbagai lokasi produksi, dan pengering di jalur produksi. Kipas angin merupakan peralatan listrik utama perusahaan industri dan pertambangan. Menurut statistik departemen terkait, kapasitas terpasang kipas angin, pompa, dan motor di negara ini adalah sekitar 35.000MW, dan konsumsi daya menyumbang sekitar 40% dari konsumsi listrik nasional. Saat menggunakan inverter RVE32 dalam pengoperasian kipas, tingkat penghematan daya umumnya 20%-60%, dan periode pemulihan investasi adalah 1-3 tahun. Manfaatnya sangat signifikan.

02 Fitur:

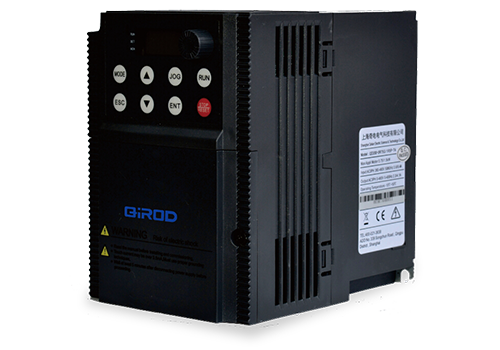

RVE32 adalah inverter yang dipasang di kabinet, rentang daya 0,75KW-500KW, tegangan saluran masuktage adalah 380V-480V, dan mode kontrol adalah kontrol vektor dan kontrol vektor tanpa sensor kecepatan. Pengendalian vektor tanpa sensor kecepatan merupakan salah satu jenis pengendalian vektor yang memperkirakan nilai umpan balik kecepatan motor melalui perhitungan model motor. Akurasi kendali dan performa dinamis kendali vektor tanpa sensor kecepatan tidak sebaik kendali vektor dengan loop tertutup kecepatan, namun juga memiliki keunggulan sistem yang sederhana, tidak perlu perawatan sensor kecepatan, dan harga murah, terutama cocok untuk motor kipas dan pompa. Kontrol V/f tradisional juga tidak memerlukan sensor kecepatan, tetapi untuk motor kipas dan pompa berdaya tinggi, seperti kontrol V/f tanpa kontrol loop arus, mudah menyebabkan fluktuasi arus. Kontrol vektor tanpa sensor kecepatan tidak hanya memiliki loop tertutup kecepatan tetapi juga loop tertutup arus, dan arus kondisi tunak motor lebih stabil.

RVE32 memiliki banyak terminal klien, termasuk 8 input digital (LI1-LI8), 2 input analog (AI), 2 output relai (TA), 2 output analog (AO), catu daya tambahan 5V untuk input analog Input tetap, catu daya tambahan 24V digunakan untuk input digital, semua LI/TA, AI/AO dapat diprogram secara bebas untuk menentukan fungsi.

Inverter seri RVE32 memiliki fungsi PID bawaan, yang lebih fleksibel dalam pengoperasiannya. Ada banyak cara untuk mengontrol antarmuka, yang dapat berupa kabel atau komunikasi.

04 Pengenalan Sistem:

Sebanyak empat motor pada boiler ini menggunakan konverter frekuensi RVE32 untuk mengontrol steam, minyak panas, dan gas buang panas. Gas buang panas dikendalikan oleh dua motor berkekuatan 315KW, dan dikirim ke kipas utama melalui pipa untuk mengeringkan pulp kayu. Dua inverter QD6000 315KW mengontrol kedua kipas masing-masing, dan mengontrol daya keluaran kipas dengan menyesuaikan frekuensi keluaran RVE32, sehingga mewujudkan pengaturan aliran asap panas yang tepat, yang tidak hanya memenuhi persyaratan proses, tetapi juga lebih efisien dibandingkan menggunakan kaca depan. Lebih hemat energi untuk mengatur aliran asap panas. Dua motor 132KW lainnya masing-masing mengumpankan uap dari pembuat uap dan minyak panas dari generator minyak termal ke dalam ruang pencampuran. Penyesuaian keluaran uap pada pembangkit uap dapat mengontrol tekanan dan suhu pada pembangkit uap, dan penyesuaian keluaran minyak termal pada generator minyak termal dapat mengontrol suhu generator minyak termal. RVE32 juga mengatur keluaran uap dan minyak panas dengan mengontrol daya keluaran motor, sehingga dapat mengontrol tekanan dan suhu pembangkit uap serta suhu generator minyak panas.

05 Parameter Teknis:

06 Penggunaan Di Situs:

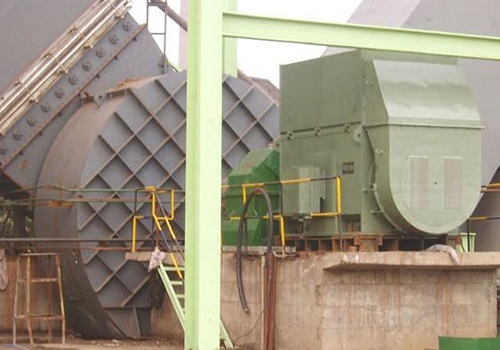

Sesuai dengan situasi ruang di lokasi, inverter seri RVE32 dipasang di kabinet kontrol, dan pemasangan inverter serta motor di lokasi seperti yang ditunjukkan pada gambar.

07 Hasil Berjalan:

Sistem kontrol kipas boiler menggunakan inverter RVE32 telah dioperasikan selama lebih dari empat tahun, dan telah mencapai manfaat ekonomi dan sosial yang baik:

Perangkat kontrol beroperasi dengan andal dan memiliki tingkat kegagalan yang rendah;  Kebisingan jauh lebih sedikit;

Pengaturan aliran asap panas yang tepat untuk memenuhi persyaratan proses produksi;

Memperpanjang masa pakai bantalan motor dan kipas, mengurangi pembangkitan panas motor, dan sangat mengurangi jumlah perawatan;

Manfaat ekonominya signifikan, dan seluruh investasi yang ditingkatkan oleh sistem kendali konversi frekuensi dapat diperoleh kembali dalam waktu lebih dari satu tahun.

08 Keuntungan Pelanggan:

Menyesuaikan aliran secara akurat untuk memenuhi persyaratan proses produksi;

Mengurangi kerugian motor dan biaya perawatan;

Efek penghematan energinya luar biasa, dan investasi yang ditingkatkan melalui kontrol konversi frekuensi dapat pulih sepenuhnya dalam waktu lebih dari satu tahun.
