01 Pendahuluan:

Dengan berkembangnya teknologi tenaga listrik dan peningkatan teknologi pengaturan kecepatan konversi frekuensi, metode kontrol pasokan air cerdas dengan pengaturan kecepatan konversi frekuensi sebagai intinya telah menggantikan metode pasokan air sebelumnya yaitu peralihan multi-pompa dan penyesuaian katup. Selama pengaturan kecepatan frekuensi variabel, arus start dapat dibatasi dalam arus pengenal, sehingga menghindari dampak pada jaringan listrik selama start. Karena kelancaran pompa, kecepatan rata-rata operasi normal berkurang, sehingga memperpanjang umur peralatan seperti pompa dan katup. Pada saat yang sama, dapat menghilangkan efek water hammer saat memulai dan berhenti. Dengan kinerja yang stabil, mode pengoperasian dan fungsi yang sederhana, konverter frekuensi akan memungkinkan sistem pasokan air menghemat listrik, air, dan tenaga kerja, dan pada akhirnya mencapai tujuan pengoperasian dengan efisiensi tinggi.

02 Fitur:

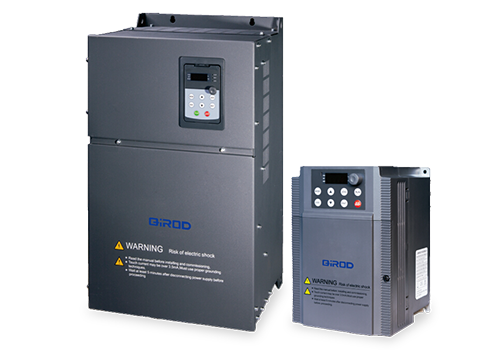

RVE32 adalah inverter yang dipasang di kabinet, rentang daya 0,75KW~500KW, tegangan masuk 380V~480V, dan metode kontrolnya adalah kontrol vektor tanpa sensor dan kontrol vektor. Kontrol vektor tanpa sensor kecepatan adalah sejenis kontrol vektor, tetapi tidak ada sensor kecepatan, dan nilai umpan balik kecepatan motor diperkirakan melalui perhitungan model motor. Keakuratan kendali dan kinerja dinamis kendali vektor tanpa sensor kecepatan tidak sebaik kendali vektor dengan putaran tertutup kecepatan, namun juga memiliki keunggulan sistem yang sederhana, tidak memerlukan perawatan sensor kecepatan, dan harga yang murah, terutama untuk kipas angin dan pompa. Kontrol V/f tradisional juga tidak memerlukan sensor kecepatan, tetapi untuk motor kipas dan pompa berdaya tinggi, seperti kontrol V/f tanpa kontrol loop arus, mudah menyebabkan fluktuasi arus. Kontrol vektor tanpa sensor kecepatan tidak hanya memiliki loop tertutup kecepatan tetapi juga loop tertutup arus, dan arus kondisi tunak motor lebih stabil.

RVE32 memiliki banyak terminal klien, termasuk 8 input digital (LI1~LI8), 2 input analog (AI), 2 output relai (TA), 2 output analog (AO), catu daya tambahan 5V untuk catu daya analog Input tetap, catu daya tambahan 24V digunakan untuk input digital, semua LI/TA, AI/AO dapat diprogram secara bebas untuk menentukan fungsi. Antarmuka MODBUS adalah konfigurasi standar RVE32, tidak diperlukan opsi. RVE32 dapat dihubungkan ke sistem otomasi tingkat tinggi melalui MODBUS.

Inverter seri RVE32 memiliki fungsi PID bawaan, yang lebih fleksibel dalam pengoperasiannya. Ada banyak cara untuk mengontrol antarmuka, yang dapat berupa kabel atau komunikasi.

04 Pengenalan Sistem:

Dalam sistem ini, digunakan tiga pompa sumur dalam, dan satu pompa sumur dalam 45KW digunakan sebagai pompa normal terbuka untuk menjaga fungsi dasar pasokan air. Pompa sumur dalam 75kW digunakan sebagai pompa kontrol utama, dan perangkat kontrol pasokan air otomatis tekanan konstan konverter frekuensi dipasang. Ketika konsumsi air berubah, kecepatan pompa disesuaikan untuk mewujudkan pasokan air bertekanan konstan dari jaringan pasokan air. Pompa sumur dalam 75kW dipasang dengan satu set full digital. Pengontrol soft start motor AC digunakan sebagai pompa kontrol tambahan. Ketika volume pasokan air sangat berubah, jika pompa kontrol utama telah bekerja pada frekuensi (atau frekuensi) penuh, tekanan jaringan pipa pasokan air tidak dapat dijamin konstan. Pengontrol membuat pompa kontrol tambahan mulai (atau berhenti) bekerja, dan kemudian pompa kontrol utama bekerja dengan kecepatan yang bervariasi untuk mengatur tekanan air jaringan pipa agar tetap konstan.

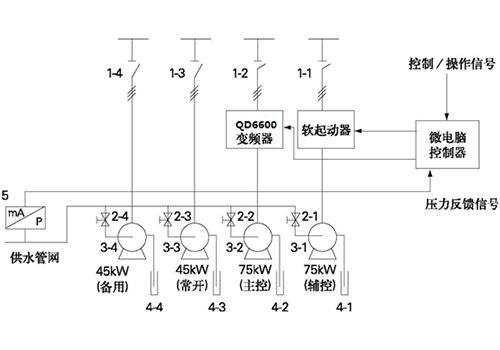

1- Saklar daya 2- Katup air satu arah 3- Reaktansi pompa 4- Sumber air sumur dalam 5- Sensor tekanan

05 Parameter Teknis:

06 Penggunaan di lokasi:

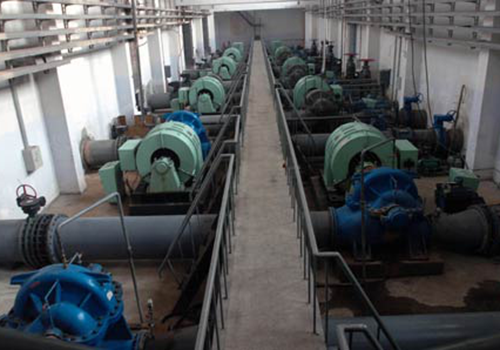

Sesuai dengan situasi ruang di lokasi, inverter seri RVE32 dipasang di kabinet kontrol, dan pemasangan inverter serta motor di lokasi seperti yang ditunjukkan pada gambar.

07 Hasil Berjalan:

Sistem pasokan air bertekanan konstan menggunakan inverter RVE32 telah dioperasikan selama lebih dari tiga tahun, dan telah mencapai manfaat ekonomi dan sosial yang baik:

Perangkat kontrol beroperasi dengan andal dan memiliki tingkat kegagalan yang rendah;

Tekanan pasokan air stabil, yang menghilangkan kerugian dari rumah tangga bertingkat tinggi yang memutus aliran air selama puncak penggunaan air dan tekanan pipa yang berlebihan selama periode bak air;

Memecahkan masalah pembuangan pasir saat pompa dihidupkan dan masalah luapan selama pengoperasian;

Manfaat ekonominya luar biasa, dan statistik pengoperasian sebenarnya menunjukkan bahwa 432.600 kWh listrik dapat dihemat dalam satu tahun. Dihitung dengan 0,3 yuan per kilowatt-jam, biaya listrik dapat dihemat sekitar 129.800 yuan. Lebih dari satu tahun dapat memulihkan semua peningkatan investasi sistem kontrol otomatis pasokan air bertekanan konstan.

08 Keuntungan Pelanggan:

Tekanan air pada jaringan pipa pasokan air stabil dan tidak berubah seiring dengan perubahan konsumsi air, sehingga meningkatkan kualitas pasokan air;

Hal ini menghindari fenomena air mengalir dan kebocoran air yang disebabkan oleh peningkatan tekanan air yang tidak normal pada jaringan pipa pasokan air, dan mengurangi biaya pemeliharaan;

Efek penghematan energinya luar biasa, dan peningkatan investasi pada sistem pasokan air bertekanan konstan dapat pulih sepenuhnya dalam waktu lebih dari satu tahun;

Pemborosan sumber daya air dapat dihindari, dan perluasan lebih lanjut dari area corong penurunan permukaan air yang disebabkan oleh eksploitasi air tanah secara berlebihan dapat dicegah.
