01 Pendahuluan:

Dengan terus berkembangnya derek, sulit bagi teknologi kendali tradisional untuk memenuhi persyaratan pengaturan dan kendali kecepatan derek yang semakin tinggi. Saat ini, dengan pesatnya perkembangan teknologi elektronik, kombinasi derek dan teknologi elektronik menjadi semakin dekat, dan perangkat kontrol kecepatan frekuensi variabel AC menggantikan metode kontrol kecepatan resistansi seri rotor motor tradisional. Di antara banyak perangkat kontrol kecepatan frekuensi variabel AC, konverter frekuensi RVE32 telah membuatnya banyak digunakan dalam berbagai aplikasi karena stabilitas kinerjanya, kekayaan fungsi perluasan opsi, fleksibilitas lingkungan pemrograman, karakteristik torsi, dan kemampuan beradaptasi untuk digunakan dalam berbagai kesempatan. Inverter menempati posisi yang sangat penting di pasar kelas atas.

02 Fitur:

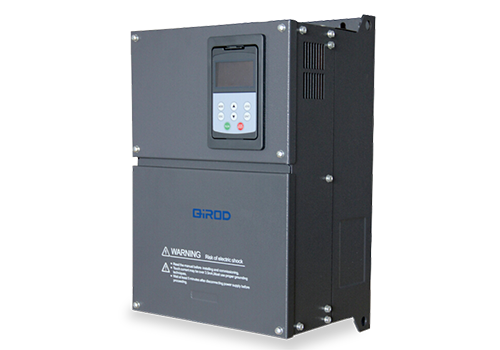

RVE32 adalah inverter yang dipasang di dinding, rentang daya 0,75KW-500KW, level tegangan saluran masuk adalah 380V-480V, dan metode kontrolnya adalah kontrol vektor tanpa sensor kecepatan. RVE32 memiliki banyak gardu induk, termasuk 8 input digital (LI1-LI8), 2 input analog (AI), 2 output relai (TA), 2 output analog (AO), catu daya tambahan 5V untuk catu daya analog Input tetap, catu daya tambahan 24V digunakan untuk input digital, semua LI/TA, AI/AO dapat diprogram secara bebas untuk menentukan fungsi.

Antarmuka MODBUS adalah konfigurasi standar RVE32, tidak diperlukan opsi. RVE32 dapat dihubungkan ke sistem otomasi tingkat tinggi melalui MODBUS.

03 Keuntungan:

· Dengan karakteristik torsi frekuensi rendah, ia dapat memberikan 0,5Hz 150% dari torsi terukur untuk memastikan kelancaran start derek frekuensi variabel.

· Kontrol logika rem yang andal, waktu rem dapat disesuaikan, sekaligus memastikan pengait tidak tergelincir, juga menghindari arus masuk motor yang besar.

· Proses akselerasi dan deselerasi sesuai dengan mode kurva S, yang meningkatkan stabilitas kerja, mengurangi dampak mekanis, dan memperpanjang masa pakai peralatan.

· Arus awal kecil, dampak arus pada jaringan listrik kecil, pemborosan pasokan listrik sangat berkurang, dan efek penghematan energi terlihat jelas.

· Fungsi perlindungan lengkap, meningkatkan faktor keamanan dan memfasilitasi inspeksi dan pemeliharaan.

· Ia memiliki kemampuan beradaptasi terhadap lingkungan yang kuat, dan desain saluran udara yang sepenuhnya independen dapat meningkatkan ketahanan terhadap lingkungan yang keras seperti polusi minyak, debu, dan panas lembab.

04 Pengenalan Sistem:

Dalam sistem ini, 4 set motor 7,5KW digerakkan oleh inverter RVE32 45KW untuk mewujudkan pengendalian kereta gantry crane. RVE32 dapat menyediakan kontrol logika pembukaan rem yang lengkap, kontrol peralihan kecepatan tinggi dan rendah, kontrol vektor paralel multi-motor, kontrol tegangan pengereman yang dapat disesuaikan, kontrol operasi pelemahan medan frekuensi tinggi, dan fungsi lainnya, sehingga mencapai kontrol gantry crane.

05 Parameter Teknis:

06 Penggunaan Di Situs:

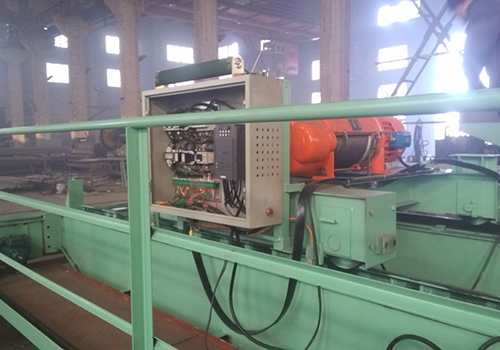

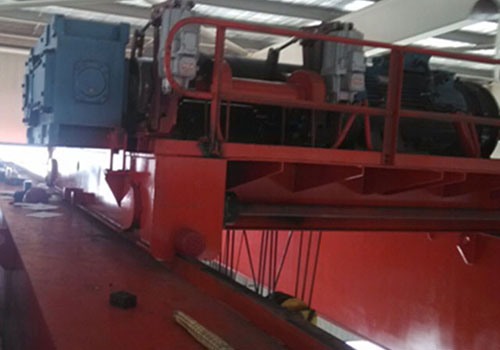

Sesuai dengan situasi ruang di lokasi, inverter seri RVE32 dipasang di kabinet kontrol, dan pemasangan inverter serta motor di lokasi seperti yang ditunjukkan pada gambar.

07 Hasil Berjalan:

Sistem kendali gantry crane menggunakan inverter RVE32 telah dioperasikan selama lebih dari tiga tahun, dan telah mencapai manfaat ekonomi dan sosial yang baik:

*Perangkat kontrol beroperasi dengan andal, memiliki kemampuan beradaptasi lingkungan yang baik, dapat menahan lingkungan yang keras seperti polusi minyak, debu dan panas lembab, dan memiliki tingkat kegagalan yang rendah;

* Karakteristik pembatas arus yang sangat baik, kapasitas kelebihan beban yang kuat, dapat secara efektif mengurangi kelebihan beban konversi frekuensi, perlindungan arus lebih, dan memaksimalkan kontinuitas produksi;

* Proses memulai dan menjalankannya lancar dan efisien, aman dan andal.

08 Keuntungan Pelanggan:

Inverter dan derek beroperasi dengan stabil, sangat mengurangi biaya pemeliharaan;

Fungsi perlindungan menyeluruh pada inverter memastikan kelangsungan produksi;

Kontrol peralihan kecepatan tinggi dan rendah, efisiensi tinggi;

Kontrol rem diwujudkan oleh konverter frekuensi, dan keamanannya bagus.
