01 Pendahuluan:

Peralatan mesin yang dikontrol secara numerik, disingkat peralatan mesin CNC, adalah produk mekatronik yang telah mengintegrasikan teknologi mekanik, listrik, hidrolik, pneumatik, mikroelektronik, dan informasi selama 30 tahun. Spindel dan setiap sistem umpan digerakkan oleh motornya masing-masing. Dengan berkembangnya teknologi pengaturan kecepatan konversi frekuensi, spindel peralatan mesin CNC digerakkan oleh konverter frekuensi, yang dapat memenuhi kebutuhan kerja dengan baik. Konverter frekuensi Qidian RVE32 memiliki beragam aplikasi pada peralatan mesin CNC, dan telah mencapai manfaat ekonomi dan sosial yang baik.

02 Fitur:

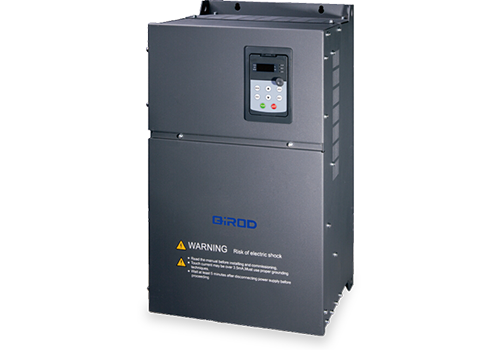

RVE32 adalah inverter yang dipasang di dinding, rentang daya 0,75KW-500KW, level tegangan saluran masuk adalah 380V-480V, dan metode kontrolnya adalah kontrol vektor tanpa sensor kecepatan.

RVE32 memiliki banyak gardu induk, termasuk 8 input digital (LI1-LI8), 2 input analog (AI), 2 output relai (TA), 2 output analog (AO), catu daya tambahan 5V untuk catu daya analog Input tetap, catu daya tambahan 24V digunakan untuk input digital, semua LI/TA, AI/AO dapat diprogram secara bebas untuk menentukan fungsi.

Antarmuka MODBUS adalah konfigurasi standar RVE32, tidak diperlukan opsi. RVE32 dapat dihubungkan ke sistem otomasi tingkat tinggi melalui MODBUS.

03 Keuntungan:

· Torsi awal yang besar, memberikan torsi terukur 0,5Hz 150%, mudah untuk menghidupkan motor spindel;

· Keuntungannya adalah respons torsi yang cepat, dan ketika beban berfluktuasi, fluktuasi arusnya kecil;

· Ia memiliki kapasitas kelebihan beban dan kemampuan beradaptasi lingkungan yang baik, serta memiliki keandalan operasional yang tinggi;

· Dengan akurasi kontrol kecepatan, akurasi kontrol adalah 0,2%, dan kontrol kecepatan yang akurat terwujud;

· Karakteristik pembatas arus yang sangat baik, kapasitas kelebihan beban yang kuat, dapat secara efektif mengurangi kelebihan beban konversi frekuensi, perlindungan arus lebih, dan memaksimalkan kontinuitas produksi;

· Ia memiliki kemampuan beradaptasi terhadap lingkungan yang kuat, dan desain saluran udara yang sepenuhnya independen dapat meningkatkan ketahanan terhadap lingkungan yang keras seperti polusi minyak, debu, dan panas lembab.

04 Pengenalan Sistem:

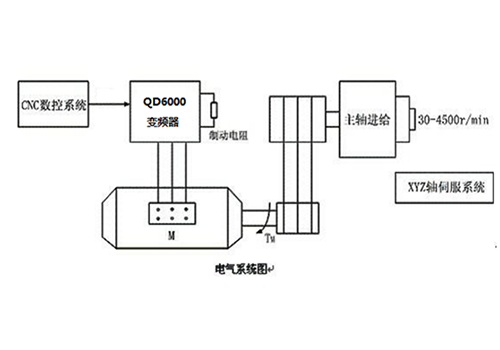

Dalam sistem ini, spindel peralatan mesin CNC 4KW digerakkan oleh inverter RVE32 5,5KW, dan pengereman serta penghentian cepat diwujudkan melalui unit pengereman eksternal dan resistor pengereman. Variasi kecepatan yang disebabkan oleh perubahan beban sangat kecil dengan kendali vektor loop terbuka.

05 Parameter Teknis:

06 Penggunaan Di Situs:

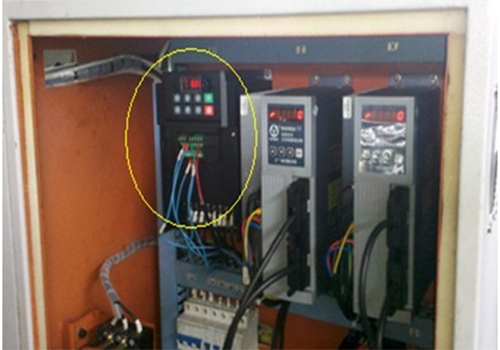

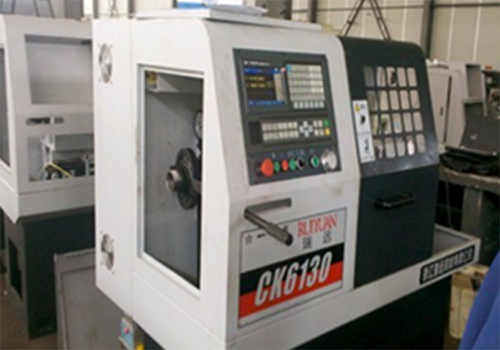

Sesuai dengan situasi ruang di lokasi, inverter seri RVE32 dipasang di kabinet kontrol, dan pemasangan inverter serta motor di lokasi seperti yang ditunjukkan pada gambar.

07 Hasil Berjalan:

Sistem kendali peralatan mesin CNC menggunakan inverter RVE32 telah beroperasi selama lebih dari tiga tahun, dan telah mencapai manfaat ekonomi dan sosial yang baik:

Perangkat kontrol beroperasi dengan andal, memiliki kemampuan adaptasi lingkungan yang baik, dapat menahan lingkungan yang keras seperti polusi minyak, debu dan panas lembab, serta memiliki tingkat kegagalan yang rendah;

Pemantauan dan pengendalian arus keluaran secara real-time, dengan kemampuan respons dinamis yang baik, dan kualitas produk yang dihasilkan lebih baik;

Karakteristik pembatas arus yang sangat baik, kapasitas kelebihan beban yang kuat, dapat secara efektif mengurangi kelebihan beban konversi frekuensi, perlindungan arus lebih, dan memaksimalkan kontinuitas produksi;

Karakteristik torsi frekuensi rendah yang sangat baik, pengoperasian yang stabil pada keluaran torsi terukur kecepatan rendah.

08 Keuntungan Pelanggan:

Inverter dan motor spindel bekerja dengan stabil, mengurangi biaya perawatan; Mengurangi kehilangan motor dan biaya pemeliharaan;

Fungsi perlindungan komprehensif inverter memastikan kelangsungan produksi;

Produksi produk lebih sesuai dengan persyaratan, dan tingkat kerusakan sangat berkurang.
