01 Pendahuluan:

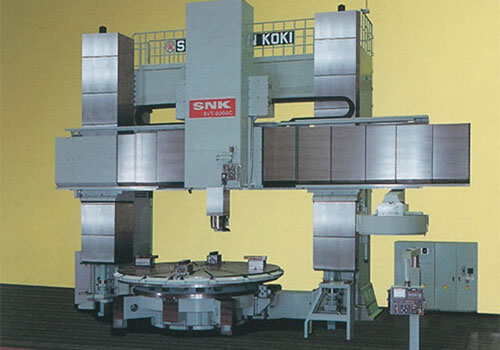

Mesin bubut vertikal merupakan peralatan mekanik berukuran besar yang digunakan untuk mengolah benda kerja berukuran besar dan berat dengan dimensi radial yang besar dan dimensi aksial yang relatif kecil serta bentuk yang kompleks. Seperti permukaan silinder, permukaan ujung, permukaan kerucut, lubang silinder, lubang kerucut, dll dari berbagai cakram, roda dan selongsong. Threading, pembubutan bola, pembuatan profil, penggilingan dan penggilingan juga dimungkinkan dengan bantuan perangkat tambahan. Spindel peralatan mesin besar dikendalikan oleh inverter RVE32 untuk mencapai kontrol kecepatan yang stabil, dengan karakteristik torsi frekuensi rendah yang baik dan kecepatan respons yang cepat. Pengereman dan penghentian cepat diwujudkan dengan unit pengereman dan resistor pengereman.

02 Fitur:

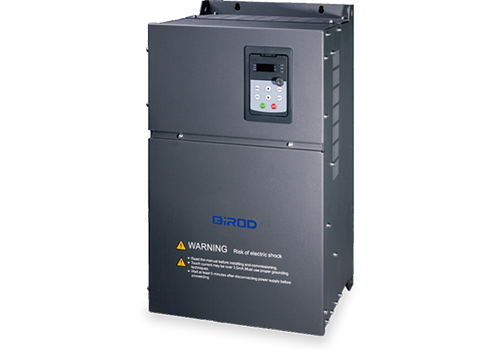

RVE32 adalah inverter yang dipasang di dinding, rentang daya 0,75KW-500KW, level tegangan saluran masuk adalah 380V-480V, dan metode kontrolnya adalah kontrol vektor tanpa sensor kecepatan. RVE32 memiliki banyak perangkat kontrol, termasuk 8 input digital (LI1-LI8), 2 input analog (AI), 2 output relai (TA), 2 output analog (AO), catu daya tambahan 5V untuk catu daya analog Input tetap, catu daya tambahan 24V digunakan untuk input digital, semua LI/TA, AI/AO dapat diprogram secara bebas untuk menentukan fungsi.

Antarmuka MODBUS adalah konfigurasi standar RVE32 tanpa opsi. RVE32 dapat dihubungkan ke sistem otomasi tingkat tinggi melalui MODBUS.

03 Keuntungan:

· Memberikan torsi terukur 0,5Hz 150%, mudah untuk menghidupkan motor spindel;

· Dengan akurasi kontrol kecepatan, akurasi kontrol adalah 0,2%, dan kontrol kecepatan yang akurat tercapai;

· Dengan kontrol pelemahan medan yang baik, kontrol yang presisi dapat dicapai bahkan saat dijalankan pada frekuensi tinggi;

· Keuntungannya adalah respons torsi yang cepat, dan ketika beban berfluktuasi, fluktuasi arusnya kecil;

· Ia memiliki kapasitas kelebihan beban dan kemampuan beradaptasi lingkungan yang baik, serta memiliki keandalan operasional yang tinggi;

· Fungsi AVR yang unggul, kemampuan beradaptasi jaringan super, menjamin tegangan keluaran, stabilitas arus dan kecepatan;

· Karakteristik pembatas arus yang sangat baik, kapasitas kelebihan beban yang kuat, dapat secara efektif mengurangi kelebihan konversi frekuensi, perlindungan arus berlebih, batas untuk memastikan kelangsungan produksi;

· Ia memiliki kemampuan beradaptasi terhadap lingkungan yang kuat, dan desain saluran udara yang sepenuhnya independen dapat meningkatkan ketahanan terhadap lingkungan yang keras seperti polusi minyak, debu, dan panas lembab.

04 Pengenalan Sistem:

Dalam sistem ini, poros mesin bubut vertikal 55KW digerakkan oleh konverter frekuensi RVE32 75KW, dan penghentian pengereman cepat diwujudkan melalui unit pengereman eksternal dan resistor pengereman. Pemotongan kecepatan konstan dicapai melalui kontrol vektor loop terbuka, dan variasi kecepatan yang disebabkan oleh perubahan beban sangat kecil. Inverter dimulai melalui terminal kontrol, dan kecepatan yang diberikan dikontrol oleh sinyal tegangan analog 0-10V dari sistem kontrol. Ketika motor berjalan pada 70Hz, fluktuasi kecepatan kurang dari 1 rpm, dan fluktuasi arus kurang dari 1A, sehingga mewujudkan kontrol kecepatan yang tepat.

05 Parameter Teknis:

06 Penggunaan Di Situs:

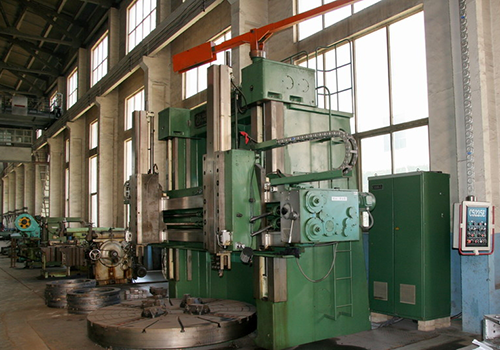

Sesuai dengan situasi ruang di lokasi, inverter seri RVE32 dipasang di kabinet kontrol, dan pemasangan inverter serta motor di lokasi seperti yang ditunjukkan pada gambar.

07 Hasil Berjalan:

Sistem kendali bubut vertikal menggunakan inverter RVE32 telah dioperasikan selama lebih dari tiga tahun, dan telah mencapai manfaat ekonomi dan sosial yang baik:

Perangkat kontrol beroperasi dengan andal, memiliki kemampuan adaptasi lingkungan yang baik, dapat menahan lingkungan yang keras seperti polusi minyak, debu dan panas lembab, serta memiliki tingkat kegagalan yang rendah;

Karakteristik pembatas arus yang sangat baik, kapasitas kelebihan beban yang kuat, dapat secara efektif mengurangi kelebihan beban konversi frekuensi, perlindungan arus lebih, dan memaksimalkan kontinuitas produksi;

Presisi kontrol kecepatan tinggi, dan produk produksi lebih sesuai dengan persyaratan; sistem kendali bubut vertikal menggunakan inverter QD6000 telah dioperasikan selama lebih dari tiga tahun, dan telah mencapai manfaat dan hasil ekonomi yang baik.

08 Keuntungan Pelanggan:

Inverter dan motor spindel bekerja dengan stabil, mengurangi biaya perawatan;

Fungsi perlindungan menyeluruh pada inverter memastikan kelangsungan produksi;

Produksi produk lebih sesuai dengan persyaratan, dan tingkat kerusakan sangat berkurang.
