01 Pendahuluan:

Mesin pemotong rotari merupakan salah satu peralatan utama dalam produksi kayu lapis. Ini dibagi menjadi mesin pemotong putar berbasis kartu dan mesin pemotong putar non-kartu. Dengan kemajuan teknologi, teknologi kontrol servo digital juga diterapkan pada produksi mesin pemotong rotari. Pemotong kayu putar memutar kembali inti kayu yang tersisa, sehingga bahan mentah dapat dimanfaatkan sepenuhnya. Shanghai Qidian telah secara mandiri mengembangkan serangkaian sistem yang cocok untuk berbagai jenis mesin pemotong putar di pasaran. Setelah penerapan praktis di Shandong, Hebei, Guangxi, Jiangxi dan tempat lain, ini telah memecahkan kekhawatiran banyak produsen mesin tentang kontrol numerik dan otomatisasi peralatan pemotongan putar. persyaratan.

02 Fitur:

D51 adalah inverter yang dipasang di dinding, rentang dayanya adalah 3KW-15KW, tegangan saluran masuk adalah 380V-480V, dan mode kontrolnya adalah kontrol vektor tanpa sensor kecepatan dan kontrol vektor loop tertutup.

03 Keuntungan:

· Memiliki karakteristik torsi frekuensi rendah, torsi terukur 0,5Hz 180%;

· Untuk objek pemotongan putar yang rumit, motor ini memiliki torsi awal yang cukup untuk memastikan bahwa motor memiliki gaya potong yang kuat dan keluaran yang seragam selama pemotongan berat berkecepatan rendah;

· Ini memiliki akurasi kontrol kecepatan, akurasi kontrol 0,2%, mewujudkan kontrol kecepatan yang tepat, memastikan kelancaran pemotongan putar dan pekerjaan berhenti dan memulai kembali berkecepatan tinggi, yang sebanding dengan inverter yang diimpor;

· Respon torsi hanya membutuhkan 20 ms, mewujudkan respons cepat, dan kondisi pengoperasian secara keseluruhan lebih stabil;

· Kapasitas kelebihan beban yang baik dan kemampuan beradaptasi lingkungan, keandalan operasional yang tinggi;

· Fungsi AVR yang sangat baik, kemampuan beradaptasi jaringan super, menjaga torsi keluaran tetap konstan jika terjadi fluktuasi tegangan, dan dapat memenuhi pengoperasian normal pemotongan putar ketika tegangan pengenal di atas 60℅;

· Karakteristik pembatas arus yang sangat baik, kapasitas kelebihan beban yang kuat, dapat secara efektif mengurangi kelebihan beban konversi frekuensi, perlindungan arus lebih, dan memaksimalkan kontinuitas produksi;

· Ia memiliki kemampuan beradaptasi terhadap lingkungan yang kuat, dan desain saluran udara yang sepenuhnya independen dapat meningkatkan ketahanan terhadap lingkungan yang keras seperti polusi minyak, debu, dan panas lembab.

04 Pengenalan Sistem:

Dalam sistem ini, mesin pemotong putar digerakkan oleh konverter frekuensi D51, pengkabelan sistem kontrolnya sederhana, tidak diperlukan pengontrol eksternal, semua fungsi diwujudkan oleh konverter frekuensi internal, dan keseluruhan sistem ekonomis dan dapat diandalkan. Menggunakan encoder putar sebagai sensor pengukur jarak dapat meningkatkan akurasi pengukuran hingga 0,01 mm; menggunakan encoder putar untuk mengukur kecepatan roller sebenarnya dapat menghindari kesalahan yang disebabkan oleh tegangan jaringan yang tidak stabil pada ketebalan pemotongan putar.

05 Parameter Teknis:

06 Penggunaan Di Situs:

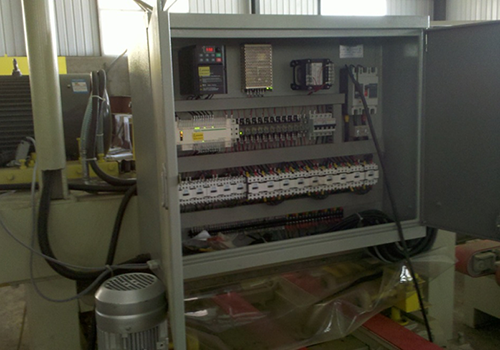

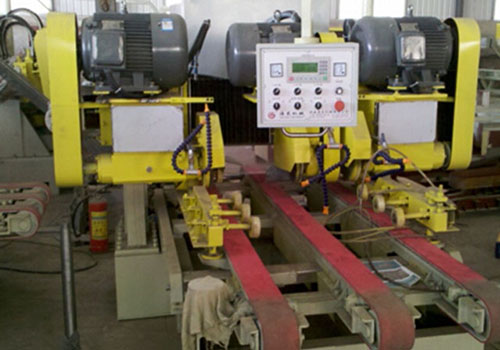

Sesuai dengan situasi ruang di lokasi, inverter seri D51 dipasang di kabinet kontrol, dan pemasangan inverter serta motor di lokasi seperti yang ditunjukkan pada gambar.

07 Hasil Berjalan:

Sistem kontrol mesin pemotong putar menggunakan inverter D51 telah dioperasikan selama lebih dari tiga tahun, dan telah mencapai manfaat ekonomi dan sosial yang baik:

Perangkat kontrol beroperasi dengan andal, memiliki kemampuan adaptasi lingkungan yang baik, dapat menahan lingkungan yang keras seperti polusi minyak, debu dan panas lembab, serta memiliki tingkat kegagalan yang rendah;

Karakteristik pembatas arus yang sangat baik, kapasitas kelebihan beban yang kuat, dapat secara efektif mengurangi kelebihan beban konversi frekuensi, perlindungan arus lebih, dan memaksimalkan kontinuitas produksi;

Parameter teknologi mesin pemotong putar diatur secara online, dan ketebalan pemotongan terus disesuaikan untuk memenuhi permintaan pasar yang berbeda;

Presisi kontrol kecepatan tinggi, dan produk produksi lebih sesuai dengan persyaratan.

08 Keuntungan Pelanggan:

Ketebalan pemotongan putar seragam, permukaan halus, dan persyaratan proses terpenuhi;  Fungsi perlindungan komprehensif dari inverter dapat memastikan produksi bahkan ketika jaringan listrik berfluktuasi, dan memaksimalkan kelangsungan produksi;  Meningkatkan efisiensi produksi dan pemanfaatan kayu, melindungi lingkungan dan menghemat biaya produksi.
