01 Pendahuluan:

Konsep HVAC meliputi pemanas, ventilasi, dan pengkondisian udara, sehingga memiliki konsep yang lebih luas dibandingkan pengkondisian udara sentral. Konsep penghematan energi dalam HVAC bukan untuk mengurangi lingkungan atau menekan permintaan energi sebagai imbalan atas penghematan energi, tetapi untuk meningkatkan efisiensi energi bangunan melalui penerapan metode perencanaan sumber daya terintegrasi (IRP) dan teknik manajemen sisi permintaan energi (DSM), dengan keterbatasan Sumber daya dan biaya konsumsi energi untuk memperoleh efisiensi sosial dan ekonomi guna memenuhi kebutuhan lingkungan yang terus meningkat. Inverter D71 telah banyak digunakan dalam sistem pemanas, ventilasi, dan AC di tempat-tempat mewah seperti bandara, gedung radio dan televisi, rumah sakit, dan kereta bawah tanah.

02 Fitur:

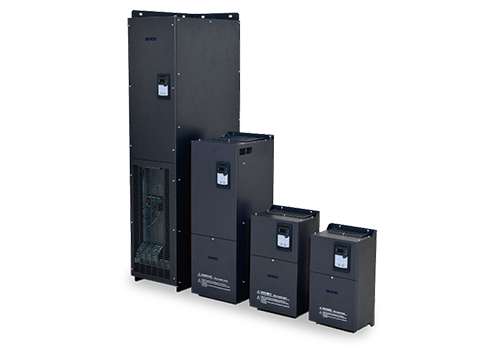

D71 adalah inverter yang dipasang di dinding, rentang daya 0,75KW-500KW, level tegangan saluran masuk adalah 380V-480V, dan metode kontrolnya adalah kontrol vektor tanpa sensor kecepatan.

D71 memiliki banyak perangkat kontrol, termasuk 8 input digital (LI1-LI8), 2 input analog (AI), 2 output relai (TA), 2 output analog (AO), catu daya tambahan 5V untuk catu daya analog Input tetap, catu daya tambahan 24V digunakan untuk input digital, semua LI/TA, AI/AO dapat diprogram secara bebas untuk menentukan fungsi.

Antarmuka MODBUS adalah konfigurasi standar D71, tidak diperlukan opsi. D71 dapat dihubungkan ke sistem otomasi tingkat tinggi melalui MODBUS.

03 Keuntungan:

· Performa torsi frekuensi rendah yang baik (1,5 kali keluaran torsi saat loop terbuka 0,5Hz), torsi besar frekuensi rendah;

· Keuntungannya adalah respons torsi yang cepat, dan ketika beban berfluktuasi, fluktuasi arusnya kecil;

· Ia memiliki kapasitas kelebihan beban dan kemampuan beradaptasi lingkungan yang baik, serta memiliki keandalan operasional yang tinggi;

· Kemampuan beradaptasi jaringan listrik super, kemampuan fluktuasi anti-jaringan listrik hingga ±15%, untuk memastikan stabilitas tegangan keluaran, arus, kecepatan;

· 15kW ke atas dilengkapi dengan reaktor DC standar, yang bekerja dengan baik dalam kontrol harmonis dan stabilitas, membantu pelanggan menghemat biaya perangkat keras;

· Karakteristik pembatas arus yang sangat baik, kapasitas kelebihan beban yang kuat, dapat secara efektif mengurangi kelebihan beban konversi frekuensi, perlindungan arus lebih, dan memaksimalkan kontinuitas produksi;

· Ia memiliki kemampuan beradaptasi terhadap lingkungan yang kuat, dan desain saluran udara yang sepenuhnya independen dapat meningkatkan ketahanan terhadap lingkungan yang keras seperti polusi minyak, debu, dan panas lembab.

04 pengenalan sistem:

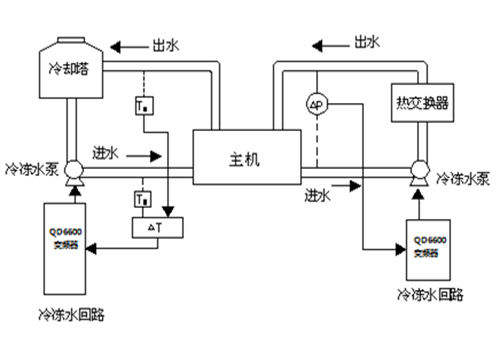

Dalam sistem ini, dua buah pompa air dingin 110KW digerakkan oleh dua buah inverter D71 110KW, dan terdapat juga beberapa inverter D71 yang menggerakkan kipas (termasuk kipas dalam ruangan dan kipas menara pendingin). Pada sistem sirkulasi air dingin, sinyal 1 (sinyal suhu atau sinyal tekanan) dari rangkaian saluran masuk air dan sinyal 2 (sinyal suhu atau sinyal tekanan) dari rangkaian saluran keluar air dikirim ke modul analog untuk memperoleh sinyal umpan balik analog dari inverter. Melalui fungsi PID bawaan inverter, kontrol otomatis loop tertutup diwujudkan.

05 Parameter Teknis:

06 Penggunaan Di Situs:

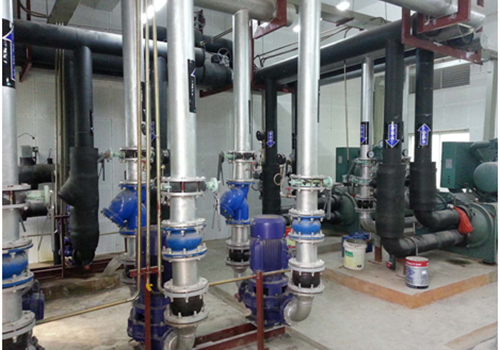

Sesuai dengan situasi ruang di lokasi, inverter seri D71 dipasang di kabinet kontrol, dan pemasangan inverter serta motor di lokasi seperti yang ditunjukkan pada gambar.

07 Hasil Berjalan:

Sistem kontrol pemanas, ventilasi dan AC menggunakan inverter D71 telah dioperasikan selama lebih dari tiga tahun, dan telah mencapai manfaat ekonomi dan sosial yang baik:

Perangkat kontrol beroperasi dengan andal, memiliki kemampuan adaptasi lingkungan yang baik, dapat menahan lingkungan yang keras seperti polusi minyak, debu dan panas lembab, serta memiliki tingkat kegagalan yang rendah;

Karakteristik pembatas arus yang sangat baik, kapasitas kelebihan beban yang kuat, dapat secara efektif mengurangi kelebihan beban konversi frekuensi, perlindungan arus lebih, dan memaksimalkan kontinuitas produksi;

Sistem AC sentral mengadopsi kontrol loop tertutup konversi frekuensi, dengan respons dinamis yang cepat dan otomatisasi tingkat tinggi, dan seluruh sistem mewujudkan kontrol digital dan cerdas;

Manfaat ekonominya luar biasa, efek penghematan energi dasar adalah 35% hingga 55%, dan seluruh investasi yang ditingkatkan oleh sistem kendali konversi frekuensi dapat dipulihkan dalam lebih dari satu tahun.

08 Keuntungan Pelanggan:

Kontrol otomatis loop tertutup PID mengurangi beban kerja pekerja dan meningkatkan efisiensi kerja;

Mengurangi kehilangan motor dan biaya pemeliharaan;

Fungsi perlindungan komprehensif dari konverter frekuensi menjamin kelangsungan produksi;

Mengurangi kebisingan pompa air dan meningkatkan kenyamanan bangunan;

Manfaat ekonominya signifikan, dan seluruh investasi yang ditingkatkan oleh sistem kontrol konversi frekuensi dapat diperoleh kembali dalam lebih dari satu tahun.
