01 Pendahuluan:

Pompa diafragma adalah mesin pengangkut jenis baru, yang saat ini merupakan jenis pompa inovatif di Tiongkok, menggunakan udara bertekanan sebagai sumber tenaganya. Untuk semua jenis cairan korosif, cairan dengan partikel, cairan dengan viskositas tinggi, mudah menguap, mudah terbakar, dan sangat beracun, dapat habis. Pompa diafragma telah digunakan dalam minyak bumi, kimia, makanan logam non-ferrous, elektronik, keramik, tekstil dan industri lainnya. Mereka dipasang di berbagai acara khusus untuk mengekstraksi berbagai media yang tidak dapat dipompa dengan pompa konvensional. Sebagai peralatan kontrol industri, konverter frekuensi RVE32 memiliki beragam aplikasi pada pompa diafragma.

02 Fitur:

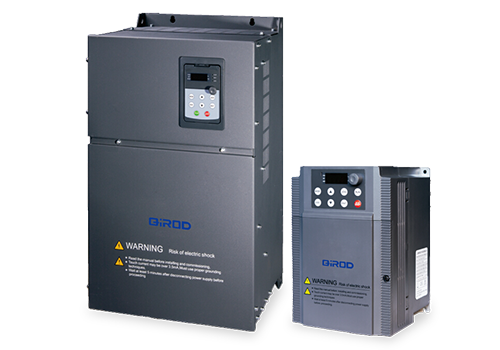

RVE32 adalah inverter yang dipasang di dinding, rentang daya 0,75KW-500KW, level tegangan saluran masuk adalah 380V-480V, dan metode kontrolnya adalah kontrol vektor tanpa sensor kecepatan. RVE32 memiliki banyak gardu induk, termasuk 8 input digital (LI1-LI8), 2 input analog (AI), 2 output relai (TA), 2 output analog (AO), catu daya tambahan 5V untuk catu daya analog Input tetap, catu daya tambahan 24V digunakan untuk input digital, semua LI/TA, AI/AO dapat diprogram secara bebas untuk menentukan fungsi. Antarmuka MODBUS adalah konfigurasi standar RVE32, tidak diperlukan opsi. RVE32 dapat dihubungkan ke sistem otomasi tingkat tinggi melalui MODBUS.

03 Keuntungan:

· Menyediakan 250% arus listrik pengenal selama operasi frekuensi rendah dan akselerasi, yang memenuhi persyaratan pengoperasian pompa diafragma;

· Dengan akurasi kontrol kecepatan, akurasi kontrol adalah 0,2%, dan kontrol kecepatan yang akurat tercapai;

· Keuntungannya adalah respons torsi yang cepat, dan ketika beban berfluktuasi, fluktuasi arusnya kecil;

· Kompatibilitas elektromagnetik EMC yang baik, beradaptasi dengan berbagai lingkungan yang kompleks;

· Ia memiliki kapasitas kelebihan beban dan kemampuan beradaptasi lingkungan yang baik, serta memiliki keandalan operasional yang tinggi;

· Ia memiliki kemampuan beradaptasi terhadap lingkungan yang kuat, dan desain saluran udara yang sepenuhnya independen dapat meningkatkan ketahanan terhadap lingkungan yang keras seperti polusi minyak, debu, dan panas lembab.

04 Pengenalan Sistem:

Dalam sistem produksi alumina, pulp bijih mentah yang memenuhi syarat dipompa ke pelarut bertekanan tinggi melalui diafragma, pompa diafragma 55KW digerakkan oleh inverter RVE32 75KW, dan keluaran sinyal umpan balik 4-20mA oleh flowmeter elektromagnetik bubur dikirim ke inverter. Kontrol loop tertutup diwujudkan pada port umpan balik regulator PI, sehingga laju aliran slurry dapat diubah dalam rentang tertentu untuk memastikan laju disolusi alumina.

05 Parameter Teknis:

06 Penggunaan Di Situs:

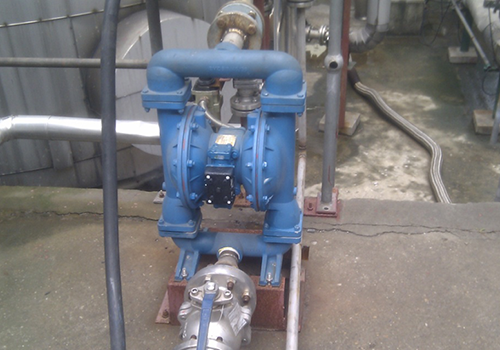

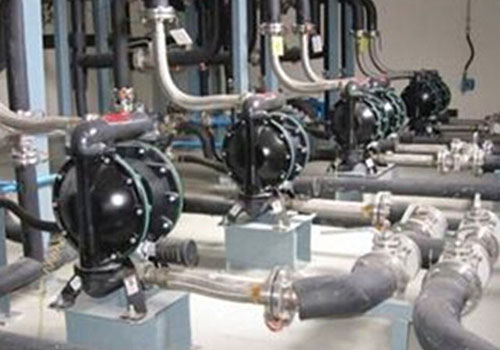

Sesuai dengan situasi ruang di lokasi, inverter seri RVE32 dipasang di kabinet kontrol, dan pemasangan inverter serta motor di lokasi seperti yang ditunjukkan pada gambar.

07 Hasil Berjalan:

Inverter RVE32 telah digunakan pada pompa diafragma selama lebih dari tiga tahun tanpa kegagalan. Praktek telah membuktikan bahwa inverter RVE32 memiliki kinerja dari segi kualitas dan kinerja, serta menghemat energi dalam proses pengaturan kecepatan. Efeknya telah membawa manfaat nyata bagi pengguna dan membangun reputasi yang baik di kalangan pengguna.

Perangkat kontrol beroperasi dengan andal, memiliki kemampuan adaptasi lingkungan yang baik, dapat menahan lingkungan yang keras seperti polusi minyak, debu dan panas lembab, serta memiliki tingkat kegagalan yang rendah;

Pengoperasian yang andal dan stabil, kontrol yang fleksibel dan nyaman, kontrol yang akurat dan presisi tinggi;

Karakteristik pembatas arus yang sangat baik, kapasitas kelebihan beban yang kuat, dapat secara efektif mengurangi kelebihan beban konversi frekuensi, perlindungan arus lebih, dan memaksimalkan kontinuitas produksi;

Manfaat ekonominya signifikan, dan biaya per unit produk berkurang.

08 Keuntungan Pelanggan:

Ini sepenuhnya menjamin pengumpanan pompa diafragma yang akurat, sangat mengoptimalkan indeks produksi, meningkatkan laju disolusi alumina dalam bubur dan kapasitas produksi peralatan, dan mencapai manfaat ekonomi yang besar;

Fungsi perlindungan komprehensif dari konverter frekuensi menjamin kelangsungan produksi;

Peningkatan dan optimalisasi tingkat teknologi peralatan sangat mengurangi beban kerja pemeliharaan peralatan dan biaya pemeliharaan;

Manfaat ekonominya luar biasa, biaya per unit produk berkurang, dan manfaat sosial dan ekonomi yang baik dihasilkan.
