01 Pendahuluan:

Dalam beberapa tahun terakhir, peralatan cuci industri sebagian besar didasarkan pada peralatan cuci air, dan penerapan konverter frekuensi menjadi semakin populer. Oleh karena itu, konverter frekuensi telah membawa revolusi teknologi baru pada peralatan cuci industri. Inverter D71 memiliki fungsi PLC sederhana bawaan, yang dapat mewujudkan fungsi multi-kecepatan, maju dan mundur otomatis tanpa pengontrol eksternal. Ini memiliki berbagai aplikasi dalam industri mesin cuci industri.

02 Fitur:

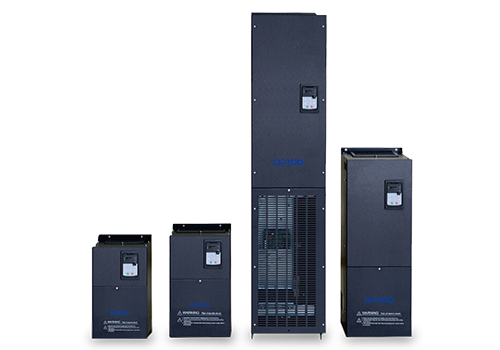

D71 adalah inverter yang dipasang di dinding, rentang daya 0,75KW-500KW, level tegangan saluran masuk adalah 380V-480V, dan metode kontrolnya adalah kontrol vektor tanpa sensor kecepatan.

D71 memiliki banyak perangkat kontrol, termasuk 8 input digital (LI1-LI8), 2 input analog (AI), 2 output relai (TA), 2 output analog (AO), catu daya tambahan 5V untuk catu daya analog Input tetap, catu daya tambahan 24V digunakan untuk input digital, semua LI/TA, AI/AO dapat diprogram secara bebas untuk menentukan fungsi.

Antarmuka MODBUS adalah konfigurasi standar D71, tidak diperlukan opsi. D71 dapat dihubungkan ke sistem otomasi tingkat tinggi melalui MODBUS.

03 Keuntungan:

· Torsi awal yang besar, 1,5 kali keluaran torsi pada loop terbuka 0,5Hz, dengan kapasitas beban frekuensi rendah yang kuat;

· Keuntungannya adalah respons torsi yang cepat, dan ketika beban berfluktuasi, fluktuasi arusnya kecil;

· Desain margin besar dari modul IGBT, cocok untuk operasi jangka panjang dengan arus tinggi yang sering maju dan mundur;

· Presisi kontrol kecepatan tinggi, kecepatan stabil pada frekuensi tinggi; Fungsi PLC sederhana bawaan, tidak memerlukan pengontrol mesin cuci eksternal;

· Ia memiliki kemampuan beradaptasi terhadap lingkungan yang kuat, dan desain saluran udara yang sepenuhnya independen dapat meningkatkan ketahanan terhadap lingkungan yang keras seperti polusi minyak, debu, dan panas lembab.

04 Pengenalan Sistem:

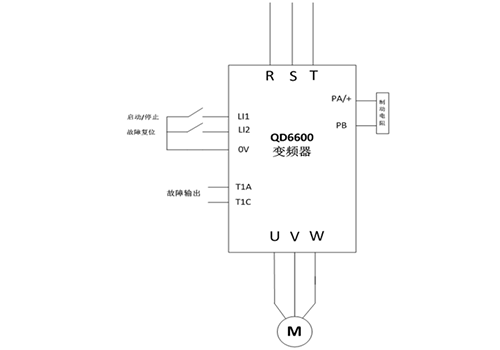

Dalam sistem ini, motor 7,5KW dari mesin cuci industri dikendalikan oleh inverter D71 11KW, fungsi pengontrol mesin cuci diwujudkan melalui fungsi PLC sederhana bawaan, dan pengereman cepat dan parkir diwujudkan melalui resistor pengereman.

05 Parameter Teknis:

06 Penggunaan Di Situs:

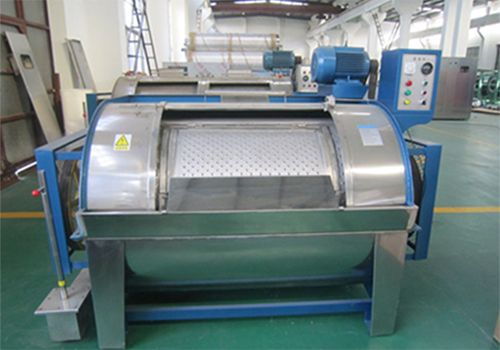

Sesuai dengan situasi ruang di lokasi, inverter seri D71 dipasang di kabinet kontrol, dan pemasangan inverter serta motor di lokasi seperti yang ditunjukkan pada gambar.

07 Hasil Berjalan:

Sistem kontrol mesin cuci industri yang menggunakan inverter D71 telah dioperasikan selama lebih dari tiga tahun, dan telah mencapai manfaat ekonomi dan sosial yang baik:

Perangkat kontrol beroperasi dengan andal, memiliki kemampuan adaptasi lingkungan yang baik, dapat menahan lingkungan yang keras seperti polusi minyak, debu dan panas lembab, serta memiliki tingkat kegagalan yang rendah;

Karakteristik pembatas arus yang sangat baik, kapasitas kelebihan beban yang kuat, dapat secara efektif mengurangi kelebihan beban konversi frekuensi, perlindungan arus lebih, dan memaksimalkan kontinuitas produksi;

Manfaat ekonominya signifikan, dan seluruh investasi yang ditingkatkan oleh sistem kendali konversi frekuensi dapat diperoleh kembali dalam waktu lebih dari satu tahun.

08 Keuntungan Pelanggan:

Fungsi PLC sederhana bawaan, menghemat biaya pelanggan;

Kecepatan lari stabil di seluruh proses untuk memastikan persyaratan proses pembersihan;

Kebisingan berkurang secara signifikan dan lebih senyap;

Manfaat ekonominya signifikan, dan seluruh investasi yang ditingkatkan oleh sistem kendali konversi frekuensi dapat diperoleh kembali dalam waktu lebih dari satu tahun.
