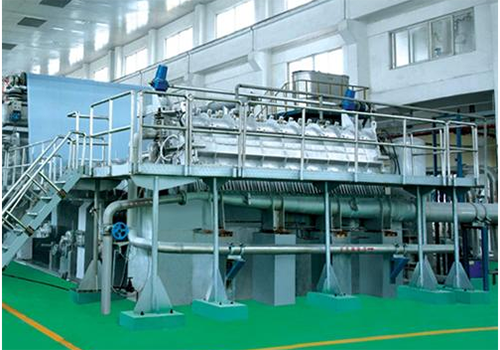

01 Pendahuluan:

Industri kertas merupakan industri bahan baku penting yang berkaitan erat dengan perkembangan perekonomian nasional dan usaha sosial, serta merupakan industri pilar penting perekonomian nasional negara saya. Saat ini, lebih dari 80% peralatan transmisi mesin kertas baru telah mengadopsi inverter penggerak AC.

Refiner merupakan bagian yang sangat penting dalam produksi pulp. Lini produksi pulpnya terdiri dari serangkaian peralatan pendukung. Untuk meningkatkan efisiensi produksi dan menjamin kualitas pulp, setiap bagian transmisi memerlukan koordinasi tingkat tinggi. Saat ini, transmisi penting dari jalur produksi lanjutan mengadopsi konversi frekuensi. menyetir. Inverter D71 memiliki beragam aplikasi di industri kertas.

02 Fitur:

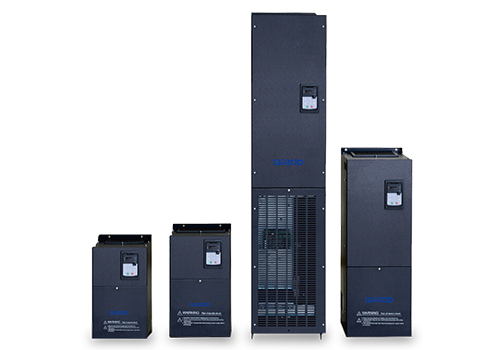

D71 adalah inverter yang dipasang di dinding, rentang daya 0,75KW-500KW, level tegangan saluran masuk adalah 380V-480V, dan metode kontrolnya adalah kontrol vektor tanpa sensor kecepatan.

D71 memiliki banyak perangkat kontrol, termasuk 8 input digital (LI1-LI8), 2 input analog (AI), 2 output relai (TA), 2 output analog (AO), catu daya tambahan 5V untuk catu daya analog Input tetap, catu daya tambahan 24V digunakan untuk input digital, semua LI/TA, AI/AO dapat diprogram secara bebas untuk menentukan fungsi.

Antarmuka MODBUS adalah konfigurasi standar D71, tidak diperlukan opsi. D71 dapat dihubungkan ke sistem otomasi tingkat tinggi melalui MODBUS.

03 Keuntungan:

· Torsi awal yang besar, 1,5 kali keluaran torsi pada loop terbuka 0,5Hz, memenuhi persyaratan pengoperasian kilang;

· Keuntungannya adalah respons torsi yang cepat, dan ketika beban berfluktuasi, fluktuasi arusnya kecil;

· Ia memiliki kapasitas kelebihan beban dan kemampuan beradaptasi lingkungan yang baik, serta memiliki keandalan operasional yang tinggi;

· Kemampuan beradaptasi jaringan listrik super, kemampuan fluktuasi anti-jaringan listrik hingga ±15%, untuk memastikan stabilitas tegangan keluaran, arus, kecepatan;

· Karakteristik pembatas arus yang sangat baik, kapasitas kelebihan beban yang kuat, dapat secara efektif mengurangi kelebihan beban konversi frekuensi, perlindungan arus lebih, dan memaksimalkan kontinuitas produksi;

· Ia memiliki kemampuan beradaptasi terhadap lingkungan yang kuat, dan desain saluran udara yang sepenuhnya independen dapat meningkatkan ketahanan terhadap lingkungan yang keras seperti polusi minyak, debu, dan panas lembab.

04 Pengenalan Sistem:

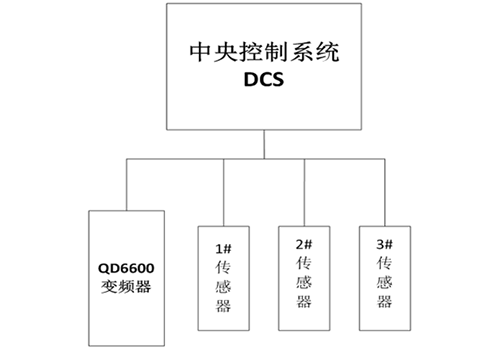

Dalam sistem ini, motor utama kilang 110KW digerakkan oleh inverter D71 110KW, dan sistem kendali pusat DCS dihubungkan dengan semua komponen eksekutif dan sensor dari seluruh lini produksi untuk memantau kondisi lapangan setiap sistem transmisi secara real time. Sistem kendali pusat mengontrol start-stop, pengaturan frekuensi, pengaturan ulang kesalahan, dan perintah lain dari semua inverter, dan secara bersamaan mengumpulkan data seperti arus, tegangan, tegangan bus, dan frekuensi pengoperasian semua inverter untuk memantau setiap inverter secara real time.

05 Parameter Teknis:

06 Penggunaan Di Situs:

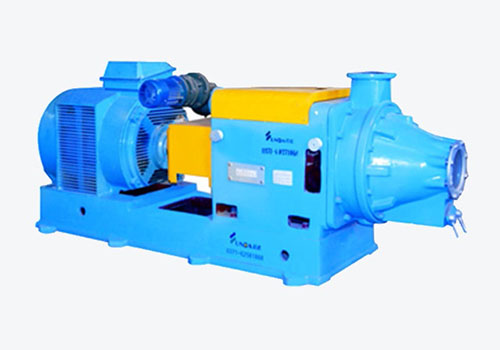

Sesuai dengan situasi ruang di lokasi, inverter seri D71 dipasang di kabinet kontrol, dan pemasangan inverter serta motor di lokasi seperti yang ditunjukkan pada gambar.

07 Hasil Berjalan:

Sistem kendali kilang yang menggunakan inverter D71 telah dioperasikan selama lebih dari tiga tahun, dan telah mencapai manfaat ekonomi dan sosial yang baik:

Perangkat kontrol beroperasi dengan andal, memiliki kemampuan adaptasi lingkungan yang baik, dapat menahan lingkungan yang keras seperti polusi minyak, debu dan panas lembab, serta memiliki tingkat kegagalan yang rendah;

Karakteristik pembatas arus yang sangat baik, kapasitas kelebihan beban yang kuat, dapat secara efektif mengurangi kelebihan beban konversi frekuensi, perlindungan arus lebih, dan memaksimalkan kontinuitas produksi;

Jumlah pengumpanan dikendalikan oleh arus motor yang berjalan sebenarnya, dan memiliki fungsi pra-alarm beban berlebih dan fungsi bebas trip, yang dapat menjamin keamanan motor dan kelangsungan produksi;

Manfaat ekonominya luar biasa, efek penghematan daya lebih dari 20%, dan seluruh investasi yang ditingkatkan oleh sistem kontrol konversi frekuensi dapat dipulihkan dalam lebih dari satu tahun.

08 Keuntungan Pelanggan:

Pengaturan kecepatan yang mudah, yang dapat memastikan pencampuran cat dan media secara merata; Mengurangi hilangnya gearbox, sangat menghemat biaya perawatan;

Fungsi perlindungan menyeluruh pada konverter frekuensi memastikan kontinuitas produksi;

Pengaturan kecepatan stepless online, varietas yang berbeda menggunakan kecepatan penggilingan yang berbeda;

Manfaat ekonominya signifikan, dan seluruh investasi yang ditingkatkan oleh sistem kontrol konversi frekuensi dapat diperoleh kembali dalam lebih dari satu tahun
