01 Pendahuluan:

Unit pompa merupakan peralatan utama dalam produksi minyak saat ini yang jumlahnya lebih dari 100.000. Total kapasitas terpasang motor listrik adalah 35 juta KW, dan konsumsi daya tahunan lebih dari 10 miliar kWh. Konsumsi listrik unit pompa menyumbang sekitar 40% dari total konsumsi listrik di ladang minyak, dan efisiensi pengoperasiannya sangat rendah, efisiensi pengoperasian rata-rata hanya 25%, faktor daya rendah, dan pemborosan energi listrik besar. Oleh karena itu, potensi penghematan energi dari unit pompa sangat besar, dan industri perminyakan juga merupakan industri utama untuk mempromosikan "sistem motor hemat energi". Dengan menggunakan konverter frekuensi D71, hukum gerak unit pompa dapat disesuaikan dengan perubahan kondisi kerja sumur minyak, sehingga dapat meningkatkan efisiensi sistem dan mencapai tujuan penghematan energi dan peningkatan produksi.

02 Fitur:

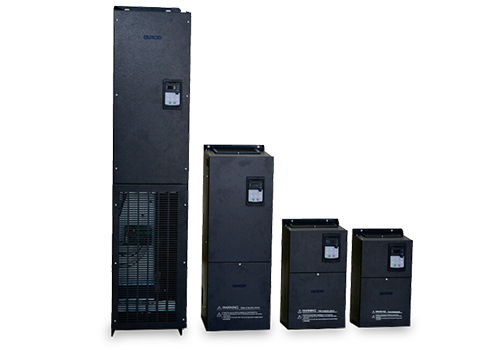

D71 adalah inverter yang dipasang di dinding, rentang daya 0,75KW-500KW, level tegangan saluran masuk adalah 380V-480V, dan metode kontrolnya adalah kontrol vektor tanpa sensor kecepatan.

D71 memiliki banyak perangkat kontrol, termasuk 8 input digital (LI1-LI8), 2 input analog (AI), 2 output relai (TA), 2 output analog (AO), catu daya tambahan 5V untuk catu daya analog Input tetap, catu daya tambahan 24V digunakan untuk input digital, semua LI/TA, AI/AO dapat diprogram secara bebas untuk menentukan fungsi. Antarmuka MODBUS adalah konfigurasi standar D71, tidak diperlukan opsi. D71 dapat dihubungkan ke sistem otomasi tingkat tinggi melalui MODBUS.

03 Keuntungan:

· Performa torsi frekuensi rendah yang baik (1,5 kali keluaran torsi saat loop terbuka 0,5Hz), torsi besar frekuensi rendah;

· 15kW ke atas dilengkapi dengan reaktor DC standar, yang bekerja dengan baik dalam kontrol harmonis dan stabilitas, membantu pelanggan menghemat biaya perangkat keras;

· Keuntungannya adalah respons torsi yang cepat, dan ketika beban berfluktuasi, fluktuasi arusnya kecil;

· Ia memiliki kapasitas kelebihan beban dan kemampuan beradaptasi lingkungan yang baik, serta memiliki keandalan operasional yang tinggi;

· Karakteristik pembatas arus yang sangat baik, kapasitas kelebihan beban yang kuat, dapat secara efektif mengurangi kelebihan beban konversi frekuensi, perlindungan arus lebih, dan memaksimalkan kontinuitas produksi;

· Ia memiliki kemampuan beradaptasi terhadap lingkungan yang kuat, dan desain saluran udara yang sepenuhnya independen dapat meningkatkan ketahanan terhadap lingkungan yang keras seperti polusi minyak, debu, dan panas lembab.

04 Pengenalan Sistem:

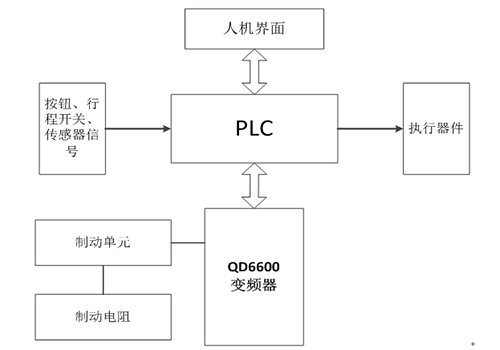

Dalam sistem ini, inverter D71 110KW menggerakkan motor 75KW dari unit pompa kowtow, dan menghubungkan layar sentuh, PLC, dan inverter ke sistem melalui komunikasi serial RS-485. Inverter menyadari pengereman konsumsi energi melalui unit pengereman dan resistor pengereman.

05 Parameter Teknis:

06 Penggunaan Di Situs:

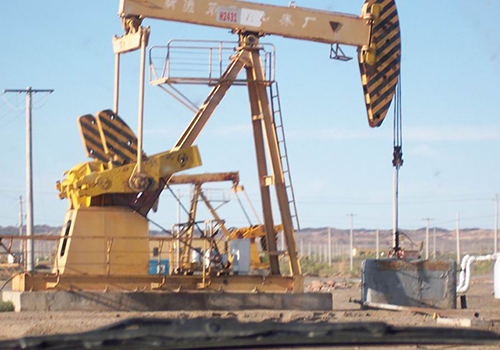

Sesuai dengan situasi ruang di lokasi, inverter seri D71 dipasang di kabinet kontrol, dan pemasangan inverter serta motor di lokasi seperti yang ditunjukkan pada gambar.

07 Hasil Berjalan:

Sistem kontrol mesin kowtow unit pompa ladang minyak menggunakan inverter D71 telah dioperasikan selama lebih dari tiga tahun, dan telah mencapai manfaat ekonomi dan sosial yang baik:

Perangkat kontrol beroperasi dengan andal, memiliki kemampuan adaptasi lingkungan yang baik, dapat menahan lingkungan yang keras seperti polusi minyak, debu dan panas lembab, serta memiliki tingkat kegagalan yang rendah;

Kecepatan ekstraksi dapat disesuaikan secara dinamis, menghemat energi dan meningkatkan produksi minyak mentah pada saat yang bersamaan;

Karakteristik pembatas arus yang sangat baik, kapasitas kelebihan beban yang kuat, dapat secara efektif mengurangi kelebihan beban konversi frekuensi, perlindungan arus lebih, dan memaksimalkan kontinuitas produksi.

08 Keuntungan Pelanggan:

Dampak komponen mekanis kecil, jumlah pemeliharaan peralatan berkurang, dan biaya pemeliharaan sangat dihemat;

Fungsi perlindungan menyeluruh pada inverter memastikan kelangsungan produksi;

Efek penghematan energinya luar biasa, dan produksi minyak mentah meningkat pesat;

Pengoperasian sistem ini aman dan andal, serta manfaat ekonominya luar biasa.
