01 Pendahuluan:

Kebanyakan ekstruder sekrup umumnya digerakkan oleh motor DC, namun dengan pesatnya perkembangan perangkat elektronika daya dan teknologi mikroprosesor, usulan teori kontrol AC dan peningkatan perangkat lunak kontrol AC dalam beberapa tahun terakhir, teknologi penggerak AC lebih cocok untuk banyak aplikasi. Drive DC lebih hemat biaya. Inverter seri D71 digunakan dalam ekstruder sekrup dan memiliki kinerja kontrol kecepatan dan kecepatan respons torsi yang lebih baik daripada penggerak DC.

02 Fitur:

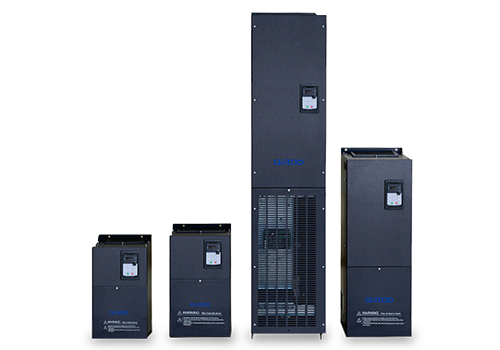

D71 adalah inverter yang dipasang di dinding, rentang daya 0,75KW-500KW, level tegangan saluran masuk adalah 380V-480V, dan metode kontrolnya adalah kontrol vektor tanpa sensor kecepatan. D71 memiliki banyak perangkat kontrol, termasuk 8 input digital (LI1-LI8), 2 input analog (AI), 2 output relai (TA), 2 output analog (AO), catu daya tambahan 5V untuk catu daya analog. Catu daya tambahan 24V input tetap digunakan untuk input digital, dan semua LI/TA, AI/AO dapat diprogram secara bebas untuk menentukan fungsi.

Antarmuka MODBUS adalah konfigurasi standar D71, tidak diperlukan opsi. QD6600 dapat dihubungkan ke sistem otomasi tingkat tinggi melalui MODBUS.

03 Keuntungan:

· Teori pengendalian vektor maju, kemampuan komputasi sistem sangat kuat, torsi beban dapat dengan cepat dideteksi, dikendalikan dan dikompensasi, dan kemampuan torsi berlebih kuat;

· Efisiensi tinggi, sekitar 5% lebih tinggi dibandingkan dengan sistem penggerak DC daya yang sama;

· Pastikan kinerja keluaran motor tanpa panas berlebih; Torsi besar frekuensi rendah, torsi terukur 0,5Hz 150%;

· Kecepatan respons tahap servo, fluktuasinya kecil ketika torsi beban berubah tajam;

· Memberikan perlindungan sekrup melalui fungsi batas torsi;

· Ia memiliki kapasitas kelebihan beban dan kemampuan beradaptasi lingkungan yang baik, serta memiliki keandalan operasional yang tinggi;

· Desain saluran udara yang sepenuhnya independen dapat sangat meningkatkan ketahanan terhadap lingkungan yang keras seperti polusi minyak, debu, dan kelembapan;

04 Pengenalan Sistem:

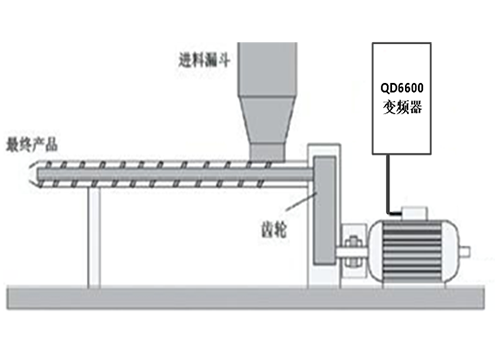

Dalam sistem ini, konverter frekuensi D71 18,5KW menggerakkan motor utama 11KW dari ekstruder sekrup. Referensi frekuensi inverter motor utama diberikan oleh PLC melalui antarmuka RS485. Selama pengoperasian, kecepatan dapat dimodifikasi secara sewenang-wenang pada layar sentuh untuk mewujudkan referensi kecepatan motor utama yang akurat; pada saat yang sama, PLC membaca frekuensi dan arus inverter melalui komunikasi MODBUS.

05 Parameter Teknis:

06 Penggunaan Di Situs:

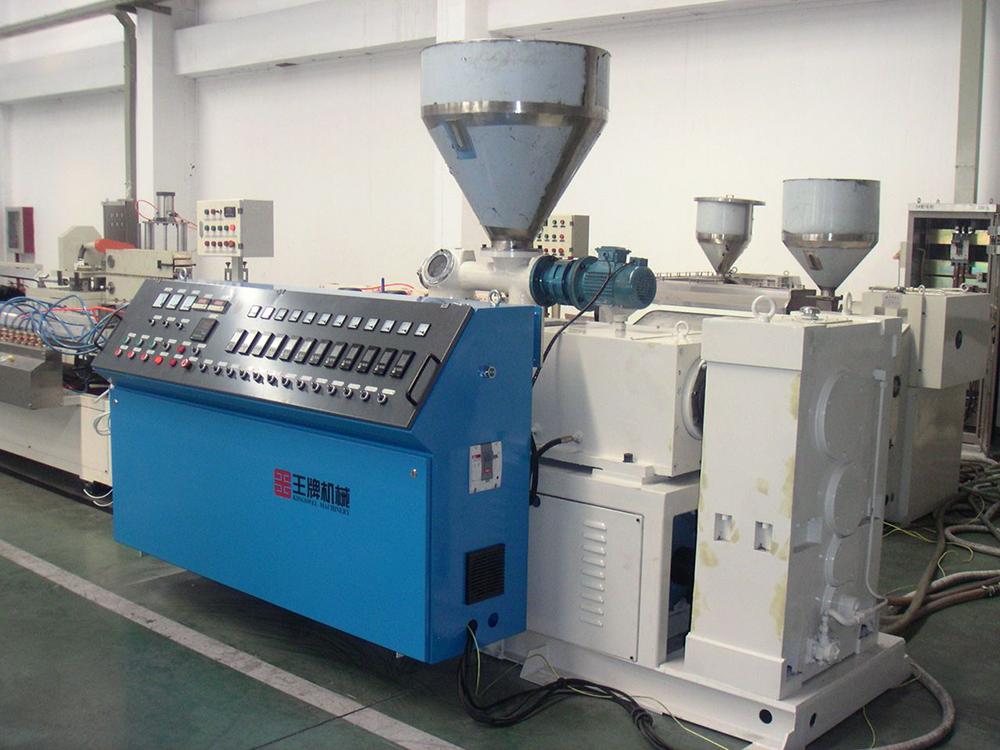

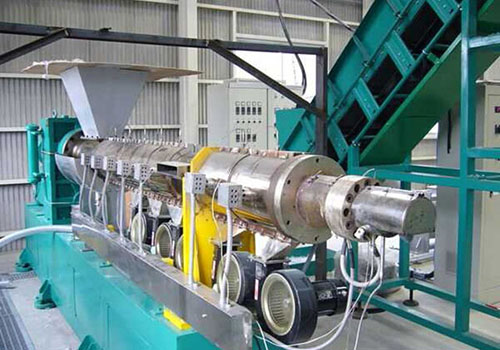

Sesuai dengan situasi ruang di lokasi, inverter seri D71 dipasang di kabinet kontrol, dan pemasangan inverter serta motor di lokasi seperti yang ditunjukkan pada gambar

07 Hasil Berjalan:

Sistem kontrol ekstruder sekrup menggunakan inverter D71 telah dioperasikan selama lebih dari tiga tahun, dan telah mencapai manfaat ekonomi dan sosial yang baik:

Perangkat kontrol beroperasi dengan andal, memiliki kemampuan adaptasi lingkungan yang baik, dapat menahan lingkungan yang keras seperti polusi minyak, debu dan panas lembab, serta memiliki tingkat kegagalan yang rendah;

Karakteristik pembatas arus yang sangat baik, kapasitas kelebihan beban yang kuat, dapat secara efektif mengurangi kelebihan beban konversi frekuensi, perlindungan arus lebih, dan memaksimalkan kontinuitas produksi;

Presisi kontrol kecepatan tinggi, dan produk produksi lebih sesuai dengan persyaratan;

Sistem ini memiliki akurasi pengaturan kecepatan tinggi, sehingga memudahkan personel di lokasi untuk mengoperasikannya.

08 Keuntungan Pelanggan:

Inverter dan motor spindel bekerja dengan stabil, mengurangi biaya perawatan;

Fungsi perlindungan menyeluruh pada inverter memastikan kelangsungan produksi;

Produksi produk lebih sesuai dengan persyaratan, dan tingkat kerusakan sangat berkurang;

Personil di lokasi lebih mudah dioperasikan dan memiliki akurasi pengaturan kecepatan tinggi.
