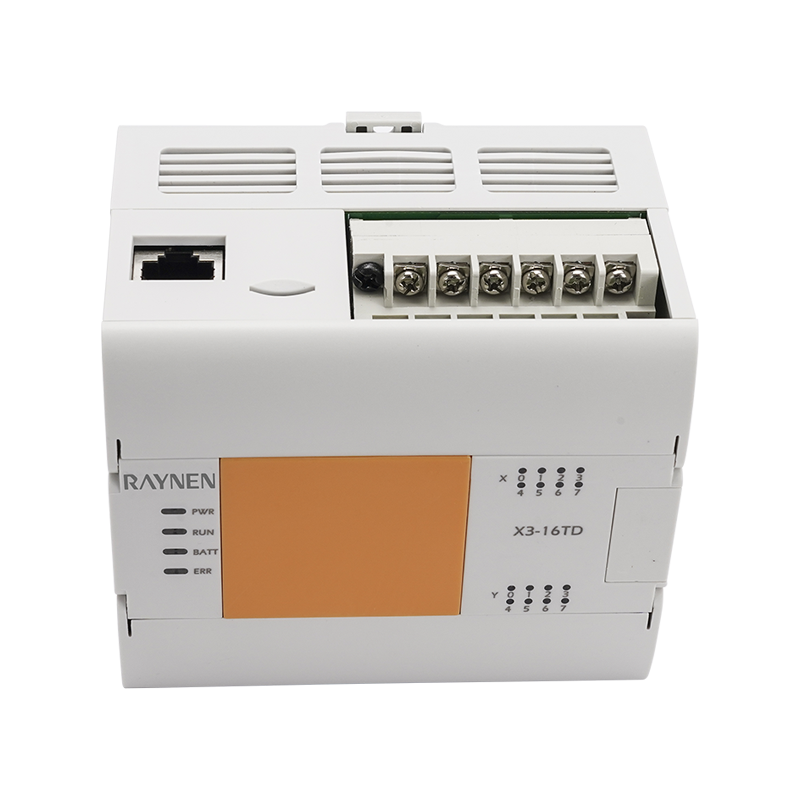

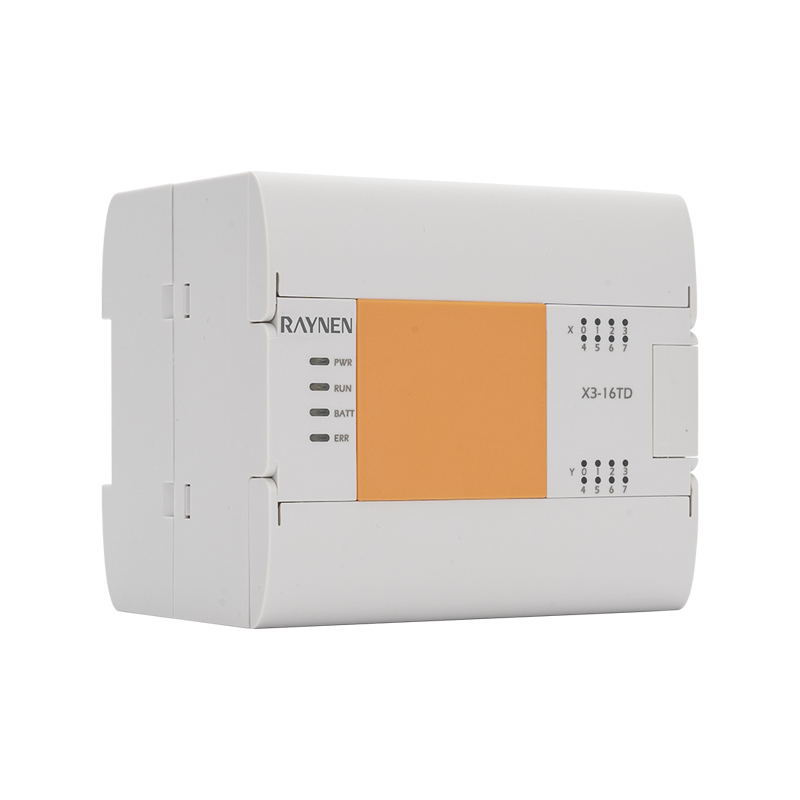

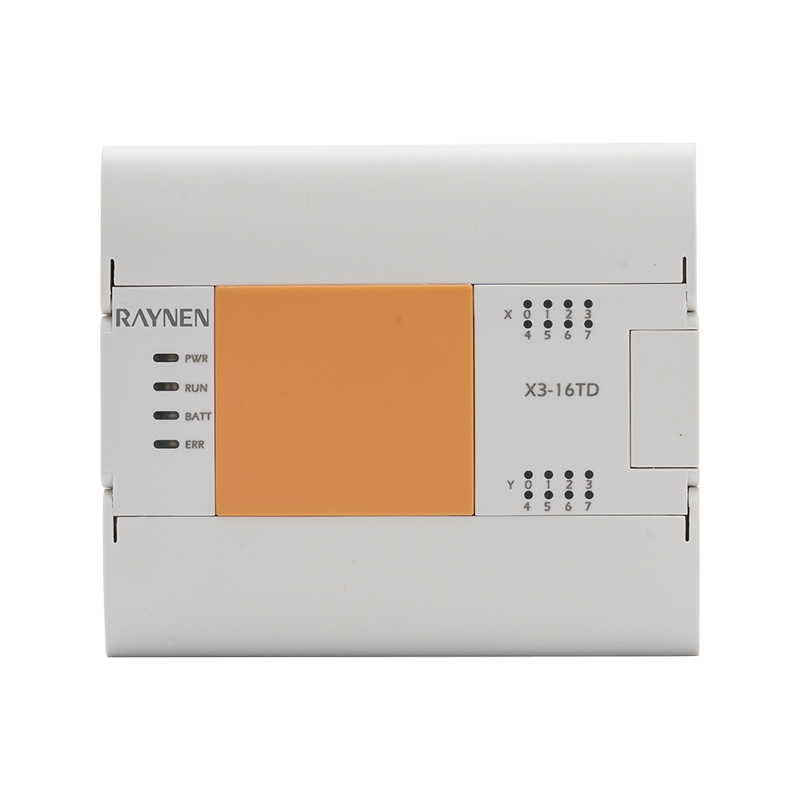

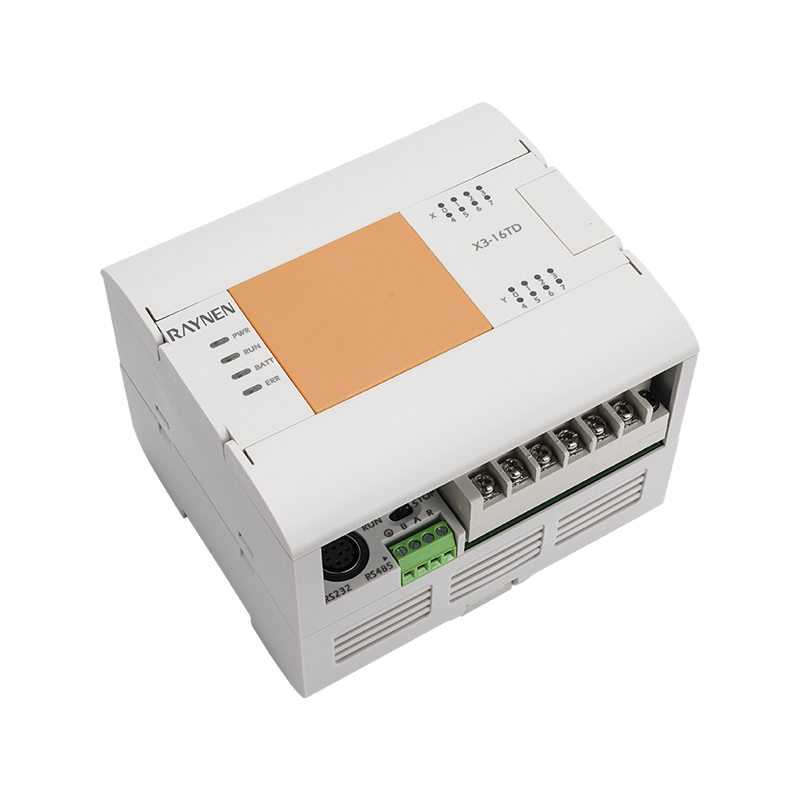

Ringkasan Produk
| | • Dengan keluaran pulsa kecepatan tinggi 2-6 sumbu, penghitungan kecepatan tinggi, interpolasi linier dan interpolasi busur, serta fungsi kontrol gerakan lainnya; • Jam real-time, data daya disimpan secara permanen; • Maksimal 7 modul dapat diperluas. |
Keuntungan
| | | | |
| Antarmuka | masukan/keluaran | Kartu Ekspansi | papan BD |
| Port jaringan terintegrasi RS232/485 | Penghitung kecepatan tinggi 3-8 saluran Pulsa kecepatan tinggi 200K sumbu 2-6 sumbu | Modul Max 7 yang diperluas | Mendukung 1 papan BD |
Nomenklatur Model
Ukuran produk (satuan: mm)
| |
|
Parameter
| Barang | Spesifikasi Daya | ||||
| X3E-16TD | X3E-24TD | X3E-32TD | X3E-40TD | X3E-60TD | |
| Konsumsi daya | 10W | 12W | 12W | 13W | 14W |
| Tegangan Listrik | DC24V | ||||
| Rentang tegangan | DC 20,4~28,8V | ||||
| Berikan waktu pemadaman listrik seketika | kamuntuk pemadaman listrik sementara di bawah 5 ms, pengoperasian akan dilanjutkan | ||||
| Sekring listrik | 60V 2SEBkamuSEBkamuSEBkamuSEBUSEBUAHHHHH | ||||
| Arus impuls | 12A, 0,5ms di bawah/28.8V DC | ||||
| DC24V diberi daya | 300mA di bawah | ||||
| Daya bawaan DC5V | 800mA di bawah | ||||
| Barang | Spesifikasi Daya | |||||
| X3E-16TD | X3E-24TD | X3E-32TD | X3E-40TD | X3E-60TD | ||
| Nomor masukan | 8 | 14 | 16 | 24 | 36 | |
| Nomor berkecepatan tinggi | Fase tunggal 200KHz [3 buah] Fase AB 100KHz[3 buah] | Fase tunggal 200KHz[4 buah], Fase AB 100KHz[4 buah] | Fase tunggal 200KHz [8 buah] Fase AB 100KHz[4 pcs] | |||
| Jenis masukan | Tipe wastafel/tipe sumber | |||||
| Tegangan sinyal masukan | Jenis sumber DC: DC20.4V~28.8V | |||||
| Impedansi masukan | X0-X5 | 3.3K | ||||
| X6-X7 | 5.6K | 3.3K | ||||
| X10 di atas | - | 5.6K | ||||
| Pada arus induktansi masukan | X0-X5 | 5mA di atas | ||||
| X6-X7 | 4mA | 5mA di atas | ||||
| X10 di atas | - | 4mA di atas | ||||
| MATI Masukkan arus induktansi | 1mA di atas | |||||
| Masukkan waktu respons | ＜ 4,5 mdtk | |||||
| Bentuk sinyal masukan | Tidak ada input kontak tegangan | |||||
| Masukan wastafel: transistor kolektor terbuka NPN | ||||||
| Sumber masukan: transistor kolektor terbuka PNP | ||||||
| Isolasi loop masukan | Isolasi optokopel | |||||
| Tampilan tindakan masukan | LED pada panel menyala saat optokopler digerakkan | |||||
| Barang | Spesifikasi Daya | |||||
| X3E-16TD | X3E-24TD | X3E-32TD | X3E-40TD | X3E-60TD | ||
| Nomor keluaran | 8 | 10 | 16 | 16 | 24 | |
| Frekuensi pulsa (Maks) | Berakhir tunggal 2 sumbu 200K | kamujung tunggal 4 sumbu 200K | Berakhir tunggal 6 sumbu 200K | |||
| Jenis keluaran | Keluaran transistor/saluran | |||||
| Catu daya eksternal | DC5 ~ 30V | |||||
| Beban maksimal | Beban resistif | 0,5A/arah | ||||
| Beban induktif | 12W/DC24V | |||||
| Beban lampu | 5W/DC24V | |||||
| Beban sedang | 5mA (DC5~24V) | |||||
| Waktu respons | MATI→HIDUP | Kecepatan tinggi: 5μs di bawah/10mA di atas (DC5 ~24V) | ||||
| Umum: 0,2 ms di bawah/200mA di atas (DC24V) | ||||||
| AKTIF→MATI | Kecepatan tinggi: 5μs di bawah/10mA di atas (DC5 ~24V) | |||||
| Umum: 0,2 ms di bawah/200mA di atas (DC24V) | ||||||
| Isolasi lingkaran | Isolasi optokopel | |||||
| Tampilan tindakan keluaran | LED pada panel menyala saat optokopler digerakkan | |||||
Sumber daya komponen perangkat lunak
| Barang | Kinerja | |
| Relai masukan X | 256 poin | X0~X377 |
| Relai keluaran Y | 256 poin | Y0~Y377 |
| Relai bantu M | 7680 poin | M0~Latch start (Atur daya untuk mematikan area non-tahan) |
| Latch start~latch end (Atur area penahan daya, Maks M1023) | ||
| Latch End ~M7679 (Area penahan daya tetap) | ||
| Relai bantu khusus SM | 512 poin | SM8000~SM8511 |
| Relai status S | 4096 poin | S0~S4095 |
| pengatur waktu T | 200 poin | T0~T199 (Waktu dasar 100ms) |
| T192~T199 (Spesialisasi Subrutin) | ||
| 46 poin | T200~T245(basis waktu 10ms) | |
| 4 poin | T246~T249(Tipe Kumulatif 1ms) | |
| 6 poin | T250~T255(Tipe Kumulatif 100ms) | |
| 256 poin | T256~T511(basis waktu 1ms) | |
| Penghitung 16bit | 200 poin | C0~C199 |
| Penghitung 32bit | 56 poin | Bab 200~C234 |
| Penghitung Kecepatan Tinggi | - | Bab 235~Bab 255 |
| Daftar dataD | 8000 poin | H0~D7999 |
| Daftar data khusus SD | 512 poin | SD8000~SD8511 |
| Daftar indeks | 16 poin | V0~V7, Z0~Z7 |
| Daftar ekspansi | 32768 poin | R0~R32767 |
| penunjuk | 4096 poin | P0~P4095 |
| Terganggu | 6 poin | I00*~I50* Interupsi masukan |
| 3 poin | I6**~I8** Interupsi waktu | |
| 6 poin | I010~I060 Interupsi penghitung kecepatan tinggi | |
| Kontrol master dengan bersarang | 8 poin | N0~N7 |
| konstanta K | - | Rentang 16 bit: -32768~ 32767, rentang 32 bit: -2147483648~ 2147483647 |
| konstan H | - | Rentang 16 bit: 0~FFFF, rentang 32 bit: 0~FFFFFFFF |
| Bilangan nyata (E) | - | -3,40×10-38~ -1,17×10-38 , 1,17x10-38~3,40×1038 |
| Rangkaian karakter | - | Panjang maksimal karakter setengah sudut yang dibingkai dengan " " adalah 32 karakter |
Penghitung berkecepatan tinggi
| Masukan Distribusi | Penghitung tunggal fase tunggal | Penghitung Fase AB | Penghitung Fase AB | ||||||||||||||||||
| Bab 235 | Bab 236 | Bab 237 | Bab 238 | Bab 239 | Bab 240 | Bab 241 | Bab 242 | Bab 243 | Bab 244 | Bab 245 | Bab 246 | Bab 247 | Bab 248 | Bab 249 | Bab 250 | Bab 251 | Bab 252 | Bab 253 | Bab 254 | C255 | |
| X0 | U/D | | | | | | | | U/D | | | U | | | U | | A | A | | | |
| X1 | | U/D | | | | | | | R | | | D | | | D | | B | B | | | |
| X2 | | | U/D | | | | | | | U/D | | | U | | R | | R | | A | | |
| X3 | | | | U/D | | | | | | R | | | D | | S | | | | B | | |
| X4 | | | | | U/D | | | | | S | | | | U | | U | | | | A | |
| X5 | | | | | | U/D | | | | | U/D | | | D | | D | | | | B | |
| X6 | | | | | | | U/D | | | | R | | | | | R | | | | | A |
| X7 | | | | | | | | U/D | | | S | | | | | S | | | | | B |
