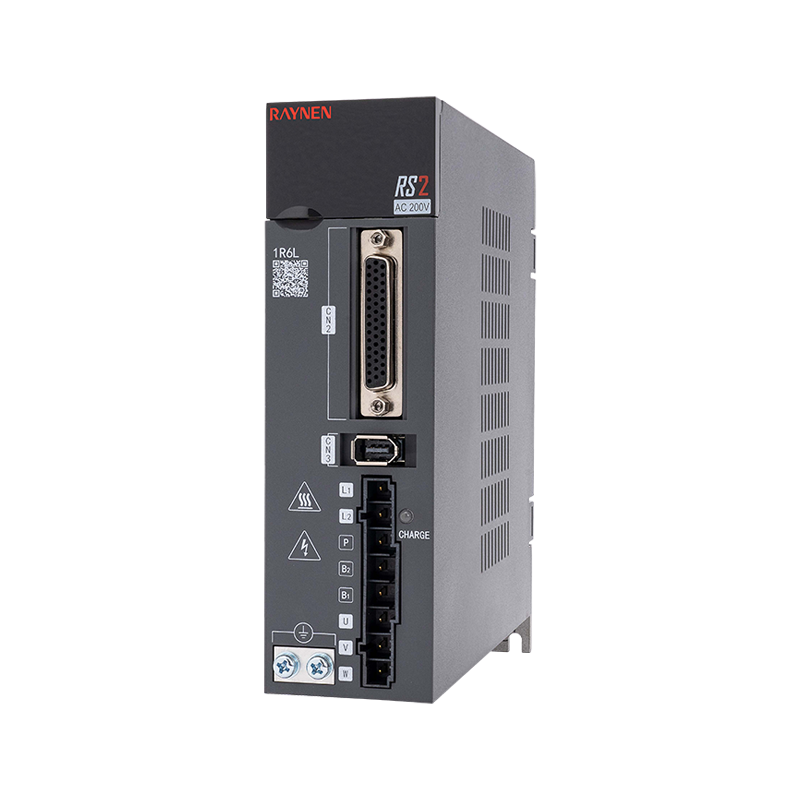

Penggerak Servo RS2

Drive servo seri RS2, bandwidth loop kecepatan 3kHz, daya hingga 1kW, encoder optik presisi tinggi 23-bit untuk adaptasi motor. Kontrol IGBT PWM, mode penggerak arus gelombang sinus. Tingkat perlindungan IP20, tingkat pencemaran lingkungan PD20.

Dapatkan Penawaran Unduh

PRAV：Tidak ada artikel sebelumnya BERIKUTNYA：Penggerak Servo RA3

Parameter
Hubungi Kami

Ringkasan Produk

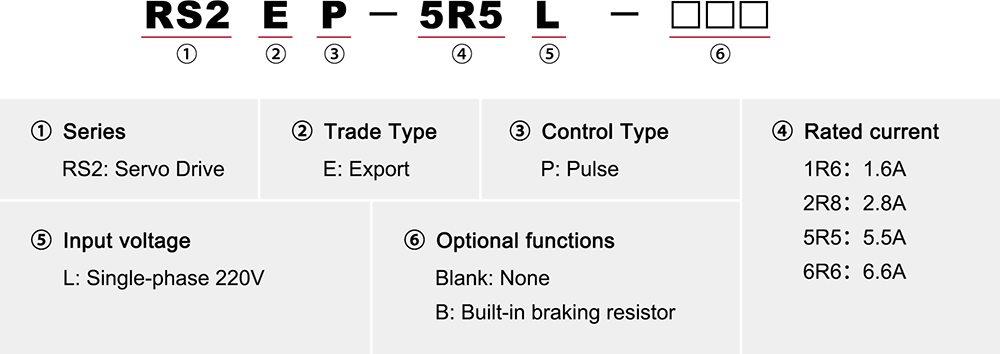

Tata Nama Model

Definisi Pelabuhan


Ukuran A		Ukuran B
Tidak.	Nama	Tidak.	Nama
1	-	1	-
2	USB kecil	2	USB kecil
3	CN2	3	CN2
4	CN3	4	CN3
5	L1、L2	5	L1、L2
6	Rem	6	Rem
7	U, V, W	7	U, V, W
8	Sekrup tanah	8	Sekrup tanah
9	BIAYA	9	BIAYA
10	CN4/CN5	10	CN4/CN5
Deskripsi: ① -: Tampilan digital tujuh segmen ②mini USB: antarmuka RS232, terhubung ke PC ③CN2: Konektor sinyal output/input, terhubung ke pengontrol yang dapat diprogram (PLC) atau kontrol I/O ④CN3: Antarmuka encoder, terhubung ke encoder pada motor servo ⑤L1, L2: Catu daya sirkuit utama, terhubung ke catu daya satu fase (200~240VAC, catu daya 50/60Hz) ⑥Rem: Gunakan resistor rem eksternal ⑦U, V, W: Output penggerak servo, terhubung ke konektor daya motor (U, V, W) ⑧Sekrup ground: Hubungkan ke ground listrik dan ground motor ⑨CHARGE: Lampu indikator daya ⑩CN4/CN5: 485 port komunikasi

Spesifikasi kelistrikan

Spesifikasi kelistrikan penggerak 220V fase tunggal
Barang		Ukuran A		Ukuran B
Model		1R6L	2R8L	5R5L	6R6L
Kapasitas pasokan listrik [kVA]		0.5	1	1.7	2
Arus keluaran berkelanjutan [Lengan]		1.6	2.8	5.5	6.6
Arus keluaran maksimum sesaat [Lengan]		5.9	9.3	16.9	17
Sirkuit utama	Arus masukan berkelanjutan [Lengan]	2.4	5	8.7	11
	Sirkuit utama power supply	Fase tunggal 200~240VAC, -15%~ 10%, 50/60Hz
Lingkaran kontrol	Catu daya rangkaian kontrol	Catu daya busbar, masukan dan perbaikan catu daya bersama
Kehilangan daya	Sirkuit utama power loss [W]	30.5	41	60.8	66.2
	Kehilangan daya rangkaian kontrol [W]
Resistor pengereman	Rem resistor function	Opsional
	Nilai resistansi [Ω]	50	50	50	50
	Kapasitas [W]	30	30	50	50
	Nilai resistansi minimum eksternal yang diijinkan [Ω]	50	45	40	40
Metode pendinginan		Pendinginan alami	Pendinginan Udara
Tingkat tegangan lebih		OVC III

Ukuran produk

Ukuran A

Ukuran A - 1R6L/2R8L
W (mm)	50	W1(mm)	38
H(mm)	185	H1(mm)	174
D(mm)	175	Sekrup	3-M4

Ukuran B

Ukuran B - 5R5L/6R6L
W (mm)	60	W1(mm)	48
H(mm)	185	H1(mm)	174
D(mm)	175	Sekrup	3-M4

Diagram Pengkabelan

Catatan: Gambar menunjukkan diagram pengkabelan seri RS2 Fase tunggal 220V Ukuran A/B. Untuk diagram pengkabelan model lain, silakan hubungi layanan pelanggan.

[#masukan#]
